7 Funkce používání Pogo Pin
Konektory zatížené pogo piny (také známé jako Pogo Pin Connectors) se postupně stávají oblíbenými a používanými ve výrobcích velkých známých výrobců. Například Apple a Microsoft.
O původu Pogo Pin
Jako 7 důvodů uvedených v názvu, následující stručně vysvětluje původ pogo pinu. Konektory se obecně používají více než 50 let. Inženýři s vyšším vzděláním zpočátku nedoporučovali pogo piny. Domnívali se, že použití pogo pinů je nestabilní, nízkoproudé, citlivé na jakékoli vibrace a není vhodné pro jiná zařízení pro přenos dat.
Vzhledem k tomu, že průmysl testování polovodičů v posledních letech zaznamenal boom, výkon odpružených testovacích kolíků se výrazně zlepšil. V reakci na technologický vývoj je nutné minimalizovat velikost produktu. Aby byly splněny specifikace konektorů, jsou na konektory s kolíky pogo aplikovány zkušební kolíky polovodičového procesu. Pogo pin vytvořený střední sondou je téměř menší než 2 mm a méně než 0,1 mm je vzácné.
Ptáte se, proč jsou pogo pin konektory v dnešní době tak populární?
Proč je použitelný pro mnoho aplikací? řeknu vám to!
1. Poměrně nižší náklady
Většina konektorů používá lisovací proces, při kterém je plech pomocí modulů vyroben do příslušného tvaru. Kliknutím na toto video se dozvíte o procesu!
Na rozdíl od toho, pogo piny používají proces soustružení k rychlému otočení kovového materiálu bez dalšího škrábání konců. Rozdíl mezi těmito dvěma procesy jsou náklady na výrobu modulů. Moduly mohou stát až 5 USD,000, a ty jsou samozřejmě zahrnuty v ceně a jsou jedním z faktorů, které ovlivňují cenu produktu. Cena se vypočítá následovně:
Cena konektoru plus cena/množství modulu=konečná cena za jednotku konektoru
0.4USD plus 3500USD/10.{4}}.75USD
Zejména pro malý počet konektorů, které je třeba přizpůsobit, jsou pružinové konektory nejúčinnější alternativou. V zobrazeném příkladu se spread může zvýšit až o 80 procent.
2. Zlepšení uživatelské zkušenosti
Odpružené konektory jsou velmi pohodlné a u produktů Apple jsme si docela jisti, že tomu tak je. Když jsem poprvé použil magnetickou nabíječku tabletu Apple, byl jsem docela zmatený. Dokud je nabíječka blízko notebooku, bude přímo připojena k počítači, což je velmi pohodlné a má chytrý design.
Jakmile se tyto produkty trochu vylepší, mohou spotřebitelům přinést působivé výsledky a přilákat více zákazníků věrných značce. Pogo piny vylepšují zákaznickou zkušenost, zejména pomocí automatizovaného a konzistentního používání.
3. Vhodnější pro použití v malé velikosti

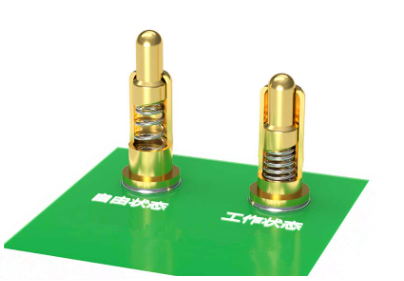

Většina konektorů je stabilních, ale relativně objemných, jinak jsou malé, ale snadno se poškodí. Pružinový konektor však kombinuje výše uvedené dvě výhody a jeho velikost je extrémně malá, ale vydrží 1,000,000 použití. Když je vinutá pružina rovnoměrně stlačena, pružina zvyšuje tlak v ohybu. Díky speciální konstrukci vnitřní pružiny si může zachovat malé výhody velikosti a stability.
4. Možnost s nejdelší životností

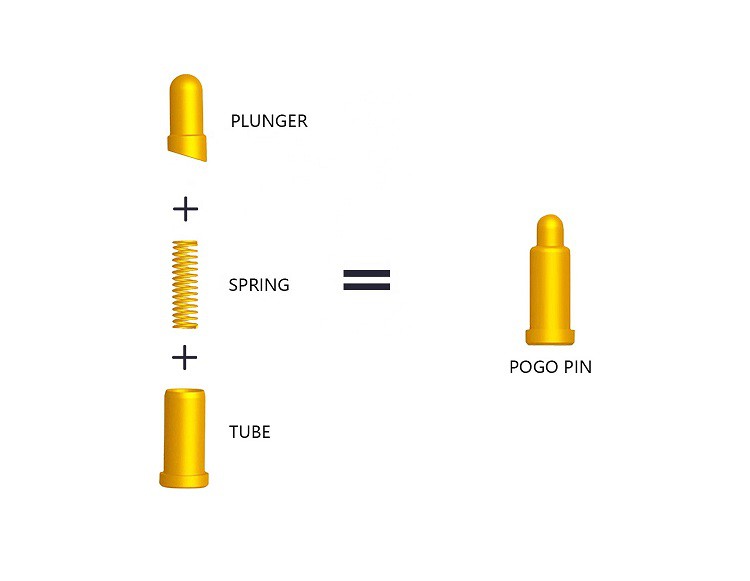

Konektory, které nesou pogo piny, jsou extrémně odolné. Na rozdíl od jiných konektorů, když jsou kolíky pogo lisovány svisle, mohou všechny součásti snížit určité opotřebení každé součásti během procesu lisování. Problém je v tom, že při zasunutí konektoru dojde na obou stranách k škrábancům, které zničí povrchovou úpravu, sníží proudovou zatížitelnost a vážně ovlivní větší sílu potřebnou k použití zásuvného konektoru. Když se však součásti pogo kolíku třou, aniž by křížově ovlivnily dřík jehly a trubici jehly, technik omezí a specifikuje třecí sílu generovanou uvnitř.
5. Vysoká tolerance tolerance
Pogo pin konektor poskytuje větší cestovní prostor než vnitřní struktura obecného konektoru a poskytuje inženýrům a uživatelům vysokou míru svobody při používání konektoru a výrobní chyba nezpůsobí příliš mnoho problémů. Například v případě partnerství se smartphonem LG G6 se vyskytl problém s nefunkčním snímačem otisků prstů na zadní straně telefonu. Když se uživatel dotkne snímače otisků prstů, malý plochý pružinový konektor uvnitř mobilního telefonu se vrátí zpět do systému mobilního telefonu. V teplých oblastech se plastový zadní kryt roztáhne a oddělí spoj od konektoru. Abyste se vyhnuli připojení, používejte pogo kolíky Nadměrný zdvih zařízení během používání, který má za následek poškození.
6. Snadná montáž

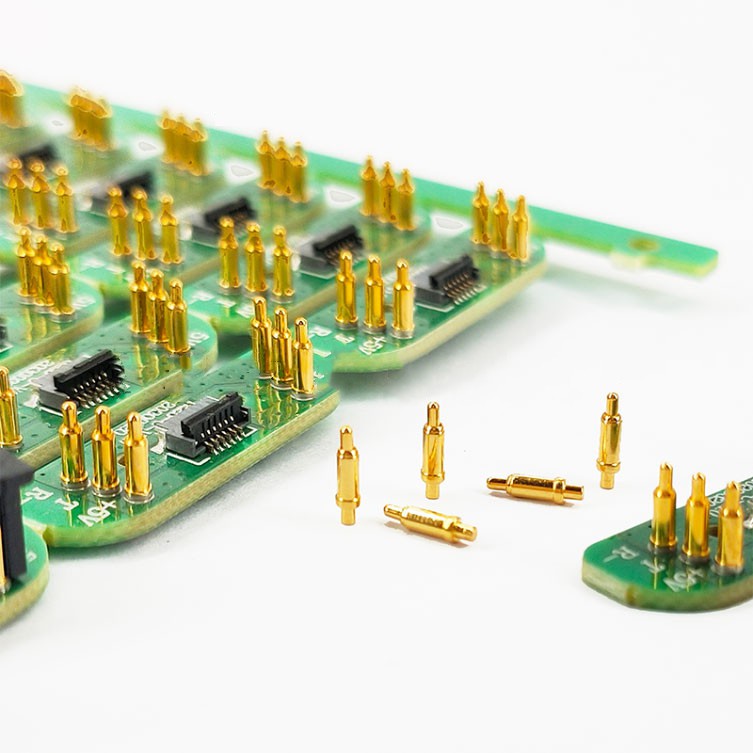

Způsob, jakým inženýři sestavují, je hlavním hlediskem při návrhu. Výroba obecných konektorů vyžaduje dodatečné procesy a drahé náklady, zatímco použití kolíků pogo pro spojení mezi deskami nevyžaduje žádné speciální úpravy.
V procesu montáže s vysokou flexibilitou lze komponenty sestavit rychle, a proto jsou špendlíky pogo tou nejlepší volbou. Dodáváme také pogo kolíky se šroubovací funkcí, která umožňuje technikům kombinovat funkce instalace a připojení.
7. Zajistěte stálý proud
A konečně, pogo pin poskytuje nepředstavitelně stabilní proud a může být nezávisle sestaven se speciální silou pružiny a designem. Když se elastická síla zvýší, vytlačování dříku jehly uvnitř trubice jehly bude stabilnější a bude mít lepší elektrickou vodivost.
Konstrukce vysokoproudého pogo kolíku může učinit proud stabilnější. Pokud dojde ke krátkodobému přerušení, tok proudu pružinou pružinu spálí a nakonec způsobí selhání jehly. Proto zvýšením počtu kontaktních bodů mezi dříkem jehly a trubicí jehly se sníží možnost okamžitého přerušení.
