7 důvodů, proč jsou Pogo Pins nejlepším řešením konektorů
Pogo Pin se perfektně hodí pro mnoho aplikací, jako je dokování, připojení desky k desce nebo nabíjení. Zde je důvod.
Odpružené konektory nebo takzvané pogo piny jsou stále populárnější, protože je ve svých spotřebitelských produktech používají významné společnosti jako Apple a Microsoft.
Piny Pogo kombinují několik výhod, které je odlišují od většiny ostatních typů konektorů.
V dnešním článku probereme tyto výhody a podíváme se blíže na to, jak lze tyto výhody využít ve vašem návrhu.
Stručná historie pogo pinů
Než se pustíme přímo do 7 důvodů, začněme krátkou historií pogo pinů. Typ konektoru existuje zhruba 50 let. Inženýři starší gardy si budou pamatovat, že tyto kolíky neměly nejlepší pověst. Často byly nestabilní, měly nízký proud a byly velmi citlivé na jakýkoli druh vibrací, což je diskvalifikovalo pro mnoho aplikací, které zahrnovaly přenos dat. Od příchodu odvětví testování polovodičů prošly pružinové testovací kolíky výrazných vylepšení. Technologické pokroky, které byly nezbytné ke zmenšení jejich velikosti na úroveň, která by je učinila vhodnými pro jemné rozteče vyžadované během testovacích postupů IC, se přenesly do spotřebitelských pogo kolíkových konektorů.
Proč jsou tedy špendlíky Pogo dnes tak oblíbené a proč se ideálně hodí pro mnoho aplikací? Zde jsou důvody:
1. Pojďme se bavit o Pogo Pin Cost
Většina konektorů se vyrábí lisováním. Tento proces v podstatě vyžaduje tenký kus kovu, který se vytvoří lisováním kovu do správného tvaru formou.
Podívejte se na toto malé video, které vysvětluje tento proces.
Na rozdíl od toho se pogo kolíky vyrábějí soustružením. Tento proces využívá kulatý kus kovu a velmi rychle jej otáčí. Ostrá hrana je pak poškrábáním částí z kovového bloku, které nejsou potřeba.
Hlavním rozdílem mezi oběma procesy jsou náklady na výrobu formy. Výroba formy může stát až 5000 USD. To znamená, že náklady na tuto formu musí být zahrnuty do kalkulace, což může být významným cenovým faktorem. Podívejte se na tento vzorový výpočet:
Zejména pro malé množství nestandardních konektorů jsou Pogo Piny efektivnější alternativou. Ve výše uvedeném příkladu se cena zvýšila o více než 80 procent.
2. Nejlepší konektor pro nejlepší uživatelský zážitek

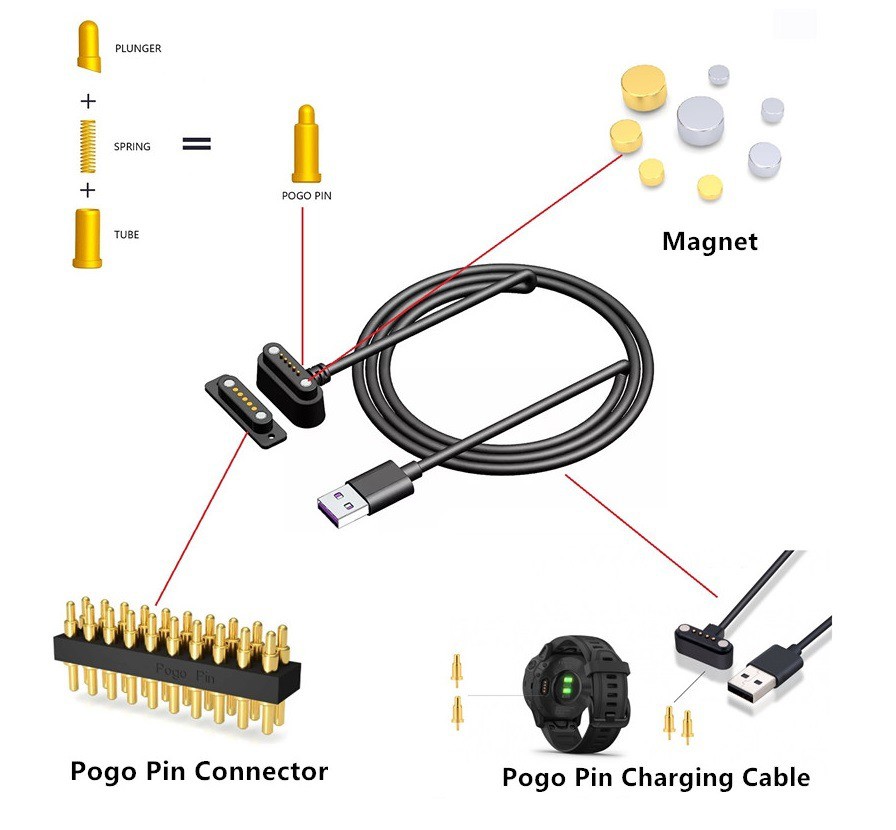

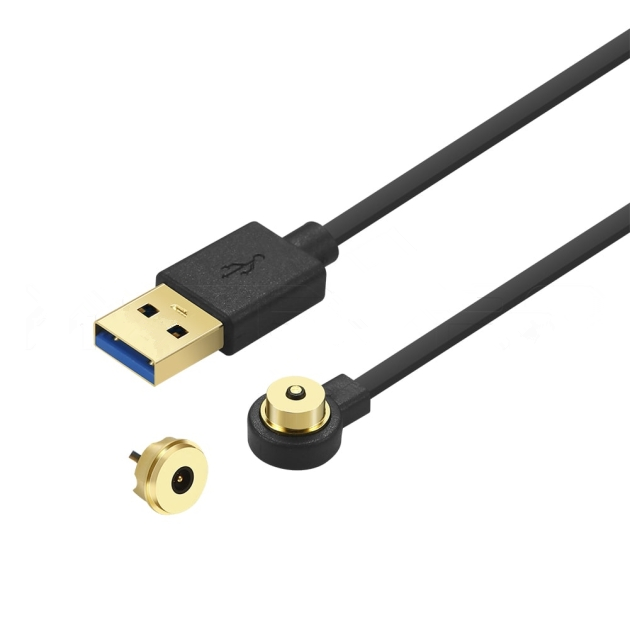

Pružinové konektory jsou pohodlné. Jsem si jistý, že každý má svůj vlastní legitimní názor na produkty Apple, ale když jsem v roce 2008 poprvé použil nabíjecí kabel Magsafe na notebooku svých přátel, byl jsem opravdu zmaten. To je geniální. Stačí zacvaknout, automatické zarovnání, jednoduché použití. Takto funguje inženýrství. Provádění malých změn na zavedených produktech, které uživatelům dodají tento úžasný efekt a udělají z nich věrné zákazníky značky.
Pogo pin konektory často poskytují toto vylepšení uživatelské zkušenosti. Obzvláště když se to provede způsobem, který je automaticky zarovná se zařízením.
3. Správný konektor pro malý prostor

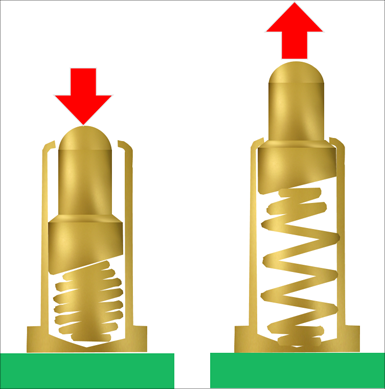

Většina konektorů je buď velká a stabilní, nebo malá a křehká. Pogo Pins spojuje obě výhody v jednom produktu. Mohou být mimořádně malé a přitom přežít až 1 milion stlačení. Je to dáno jejich specifickým designem pružin, který si zachovává svou velikost a stabilitu. Lisovaná plochá pružina zvyšuje namáhání ohybového rohu, zatímco spirálová pružina má rovnoměrné rozložení síly během stlačení. To umožňuje vytvářet menší návrhy.
4. Proč jsou Pogo Pins nejodolnějším typem konektoru
Pružinové konektory jsou extrémně odolné. Na rozdíl od jakéhokoli jiného typu konektoru jsou kolíky pogo vertikálně komprimovány. Toto jednosměrné stlačení všech dílů výrazně snižuje opotřebení každého dílu. Problém je v tom, že při vkládání konektoru se dva plechy poškrábou. Tím se časem zhorší vnější pokovení a sníží se proudová zatížitelnost. Tento efekt je silnější, když uživatel zasune konektor větší silou. To se však u pogo kolíků stát nemůže, protože jedinými třecími prvky je interakce mezi pístem a válcem. Toto tření je generováno vnitřní silou pružiny, která je omezena a specifikována konstruktérem.
5. Konektor s vysokou tolerancí
Žádný jiný typ konektoru nemá tak vysoký zdvih jako je tomu u konektorů pogo pin. To dává inženýrům a uživatelům obrovskou svobodu při používání konektoru.
Malé výrobní chyby lze kompenzovat pracovním pojezdem. Konektory použité uvnitř telefonu, kde byly malé ploché pružinové konektory, které se dotýkaly kontaktů snímače otisků prstů namontovaného na zadním krytu telefonu. V teplých oblastech se plast zadního krytu roztáhl a zvedl kontaktní plošky od konektorů. Tomu se dalo předejít použitím konektoru s delší dráhou, který nabízí větší toleranci k takovým deformacím materiálu.
6. Jednoduchá montáž Připojení
Jedním z hlavních aspektů při návrhu zařízení je montáž. Ruční připojení je drahé a vyžaduje spoustu práce. S konektorem board-to-board, který používá pogo piny, není nutné žádné ruční zarovnání. Díly lze přitom rychle sestavit
mají velkou flexibilitu, pokud jde o montážní zakázku. Díky tomu jsou pogo piny stále oblíbenější volbou. S kolíky, jako je šroubovací kolík, mohou inženýři dokonce kombinovat montáž a připojení současně.
7. Stabilní tok proudu
Posledním bodem je mimořádná stabilita toku proudu. Pogo Pins mohou být individuálně vybaveny specifickými pružinovými silami a designy. Při zvýšení síly pružiny je plunžr stabilněji přitlačován k hlavni uvnitř čepu. To má za následek lepší vodivost. Různé konstrukce, jako je kulový design a High Current Pogo Design, také vedou ke zlepšení toku proudu. Klíčem je zde maximalizovat počet kontaktních bodů mezi pístem a válcem, aby se snížila šance na dočasné odpojení. Během odpojení může celý proud protékat pružinou, což může způsobit roztavení pružiny a nakonec vést k selhání kolíku.
