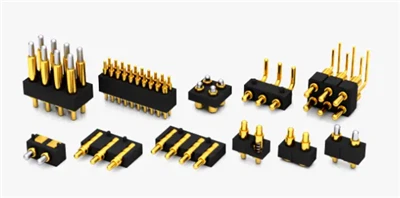

Základní úvod do konektorů POGO PIN
Konektory POGO PIN (pružinové-konektory) jsou přesné spojovací součásti, které využívají vnitřní pružinový mechanismus k dosažení elastického kontaktu. Jejich název pochází z jejich vzhledu a principu fungování, který připomíná dětskou hračku „pogo stick“. Konektor obsahuje přesnou pružinu, která se pod tlakem stlačí a poskytuje nepřetržitou kontaktní sílu, čímž umožňuje stabilní a spolehlivé elektrické spojení.
I. Základní struktura a pracovní princip
Základní struktura POGO PIN se skládá ze tří hlavních částí:
| Komponent | Materiál | Funkce |
|---|---|---|
| Hlaveň | Mosaz, slitina mědi nebo nerezová ocel | Vnější kryt poskytuje vedení a retenci |
| Píst | Mosaz, beryliová měď nebo nerezová ocel | Kontaktní konec často používá zkosený nebo kulový tvar ke snížení síly vkládání/vytahování |
| Jaro | Nerezová ocel, hudební drát nebo beryliová měď | Poskytuje stabilní kontaktní sílu |
Pracovní princip: Když se plunžr dotkne protilehlé podložky, vnitřní pružina se stlačí a vytvoří vratnou sílu, čímž udržuje plunžr v konstantním tlaku na kontaktní povrch. To vytváří vysoce spolehlivou elektrickou cestu s nízkým odporem. Pružinový mechanismus se přizpůsobuje tepelné roztažnosti/kontrakce a vibracím/otřesům v dynamickém prostředí.
II. Klíčové výhody
Konektory POGO PIN jsou široce používány v moderních elektronických produktech díky těmto hlavním výhodám:
Dlouhá životnost: 10 000 až více než 100 000 párovacích cyklů; špičkové produkty mohou dosáhnout 1 milionu cyklů.
Malé rozměry a úspora místa: Průměr může být jen 0,4 mm, rozteč až 0,8 mm – ideální pro miniaturní elektroniku.
Konstantní kontaktní síla: Pružinový mechanismus se samočinně vyrovnává a kompenzuje tolerance, přičemž udržuje stabilní spojení při vibracích, nesouososti nebo změnách teploty.
Samočistící účinek: Tření mezi pístem a kontaktní podložkou během spojování odstraňuje povrchové oxidy a zlepšuje spolehlivost kontaktu.
Flexibilní design a relativně nízká cena: Není potřeba vlastní tvarování; snadné přizpůsobení rozměrů, tvarů a výkonových specifikací.
III. Hlavní Nevýhody
PINy POGO mají také určitá omezení:
Požadavek na vysokou přesnost: Výrobní přesnost je kritická; malé odchylky mohou vést ke zvýšené chybovosti.
Citlivost na kontaminanty: Kontaktní bod se během stlačování nepohybuje; prach nebo cizí částice na kontaktním povrchu mohou způsobit poruchy spojení.
Tvorba tepla při vysokém proudu: Under sustained high current (e.g., >5 A), může dojít ke znatelnému zvýšení teploty.
IV. Klíčové elektrické a mechanické parametry
Typické parametry pro standardní POGO PINy (přesné hodnoty naleznete v produktových listech):
| Parametr | Typický rozsah |
|---|---|
| Jmenovitý proud | 1 A ~ 5 A na kolík; silnoproudé typy do 5A ~ 60A |
| Jmenovité napětí | Obvykle AC/DC 12 V |
| Kontaktní odpor | Menší nebo rovno 30 mΩ ~ 100 mΩ |
| Izolační odpor | Větší nebo rovno 100 MΩ (500 V DC) |
| Dielektrické Odolné Napětí | AC 500 V (1 minuta, bez poruchy) |
| Provozní teplota | -40 stupňů ~ +85 stupňů ; vojenský stupeň -40 stupňů ~ +125 stupeň |
| Život páření (cykly) | 5 000 ~ 100,000+ cyklů |
| Hodnocení ochrany | IP67 / IP68 (s těsnící strukturou) |
V. Hlavní typy
PINy POGO lze klasifikovat podle tvaru a vnitřního provedení.
1. Podle tvaru / stylu montáže:
Ploché dno / montáž na PCB / pravoúhlý oblouk
Oboustranné / Závitové / Drátové pájení / Boční otvor
2. Podle vnitřní struktury:
Reverzně vrtané: Hladká komprese, snadná výroba, dlouhý zdvih – široce používané pro přenos signálu.
Zkosený povrch: Unese 2 A ~ 3 A – vhodné pro střední proud.
Zkosený + kulový hrot / Průchozí otvor / Koncová zátka / Oboustranný: Pro vysokoproudé, vysokofrekvenční nebo speciální aplikace.
3. Podle způsobu montáže:
Typ SMT/SMD: Povrchová montáž, ideální pro kompaktní designy.
Typ pájky s průchozí dírou: DPS pájení skrz otvory.
Oboustranný typ: Kontakt na obou koncích, slouží k připojení dvou elektrických rozhraní.
VI. Aplikační pole
| Pole | Typické aplikace |
|---|---|
| Spotřební elektronika | Připojení baterie smartphonu, nabíjecí pouzdra na sluchátka TWS, magnetické nabíjení chytrých hodinek, rozhraní MagSafe |
| Nositelná zařízení | Nabíjecí kolébky pro VR/AR sluchátka, chytré fitness náramky, sportovní monitorovací zařízení |
| Automobilový průmysl | Snímání napětí/teploty napájecí baterie BMS, testovací rozhraní modulu ECU, diagnostické porty OBD‑II |
| Průmyslové a lékařské | ICT/FCT automatizované testovací sondy, přenosné pacientské monitory, ruční platební terminály POS |
| Specialita | Satelitní spojení pro letectví a kosmonautiku (pokovování odolné vůči záření), podvodní robotika (vodotěsnost IP68) |
| Přenos dat | Podporuje vysokorychlostní signály až 10 Gbps (USB 3.1 Gen2 / Thunderbolt 3) |
VII. Úvahy o výběru
Aktuální požadavek: Pro aplikace s vysokým proudem zvolte sériové kolíky vysokého proudu nebo použijte více kolíků paralelně.
Kontaktní síla: Typický rozsah 50 ~ 300 gf – vyvážení komfortu zavádění se spolehlivostí kontaktu.
Návrh tahu: Doporučuje se udržovat kompresi v rozmezí 50 % ~ 70 % celkového zdvihu pro optimální výkon.
Pokovování: Standardní pozlacení zlepšuje odolnost proti korozi a vodivost; drsná nebo vysoce spolehlivá prostředí (vojenské, lékařské) vyžadují silnější zlato.
Vysokofrekvenční aplikace: Zvolte koaxiální stíněné konstrukce pro snížení přeslechů a vložných ztrát.
Ochrana životního prostředí: Pro venkovní nebo vlhké prostředí vyberte vodotěsné modely s těsnicími strukturami (IP67/IP68).
Shrnutí
Díky své malé velikosti, stabilnímu kontaktu a dlouhé životnosti se konektory POGO PIN staly nepostradatelným spojovacím řešením v moderní elektronice – od spotřebních zařízení až po vysoce spolehlivé letecké aplikace.
