Koncept základního designu,Konstrukce pístu aPracovní výška z Pogo Pin

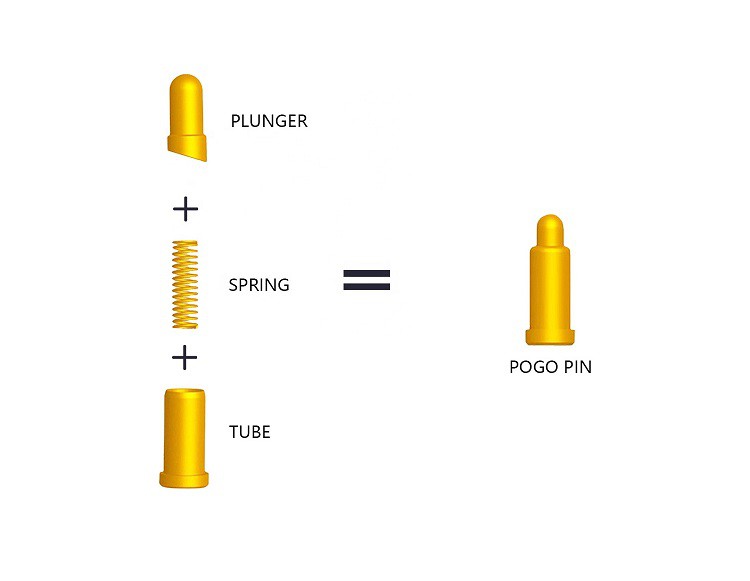

Základní konstrukční koncept Pogo Pin（pružinový konektor）:
Elektrické charakteristiky aktivně najdou cestu s nejmenším odporem k vedení proudu, nejlepší stav
Proud bude veden z dříku jehly ke stěně vnější trubice a poté k PCB. V tomto okamžiku je hodnota odporu nejmenší.
Základní konstrukce plunžru Pogo Pin（pružinový konektor）:
Bias Tail
Design Bias Tail je nejběžnější a nejlevnější na výrobu s dobrou rovnováhou mezi výkonem, cenou a velikostí. Tato konstrukce může zaručit stabilní spodní impedanci.
Výhoda: Nízký a stabilní odpor
Back Drill
Zadní vrták se obvykle používá v prostředí s malými konektory, jako jsou bezdrátová sluchátka, smartphony nebo malá zařízení IoT. malá velikost může splnit požadavky zákazníků na elasticitu, protože délka pružiny tohoto provedení může přesáhnout délku jehlové trubice. V některých případech, kdy je prostor omezený.
Design kužele
Tento druh konstrukce je nejlepší volbou pro konektor s vysokými požadavky na soustřednost, protože pružinu lze nejlépe nastavit přímo na kuželový čep osy čepu. zúžený konec na spodní části osy čepu je umístěn uvnitř pružiny, aby se snížilo otřesy osy čepu. Výhoda: Snadné otáčení, malá šikmost, nízká cena.
Design míče
Konstrukce kuliček je nejlepší volbou pro náročná prostředí, jako jsou těžké stroje, nabíjení a lékařské aplikace, kontakt je stabilnější a vysoký proud je důležitý.
Výhoda: Stabilní odpor, může projít vysokým proudem

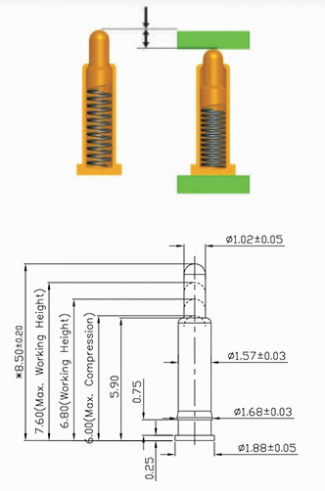

Základní pracovní výška Pogo Pin（pružinového konektoru）:
Obecně je míra stlačení během provozu 2/3 celkové dráhy, pokud je míra stlačení dostatečná, kladná síla je příliš nízká, takže impedance není stabilní.
Použití pogo pinu v pracovní výšce výrazně zvýší odolnost a výkon konektoru.
Kontaktní deska baterie nebo zlatý prst, který spojuje kolík pogo, musí být bez nečistot, oxidace atd.
Omezte použití v rozsahu specifikací uvedených na výkresu.
