Kabel vysokonabíjecího konektoru 15A-30A
Konstrukční technické požadavky:
1. Konektory zahrnují zástrčky, samice a zástrčky. Typ konektoru je 2P a rozteč referenčních kolíků je 4,2 mm;

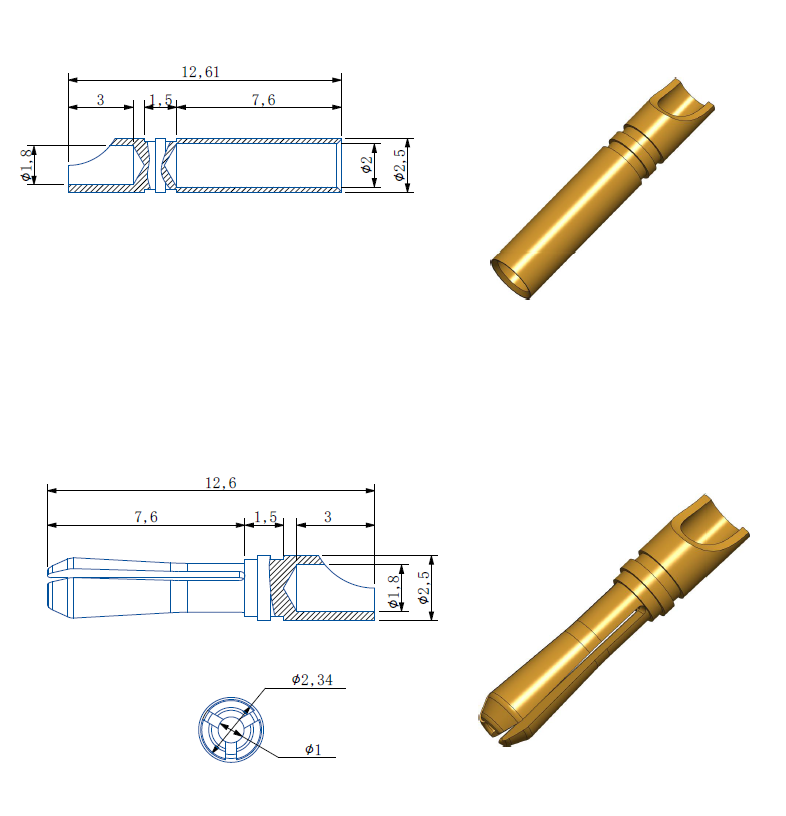

2. Vnější struktura samčí hlavy obsahuje 4 otvory pro šrouby. Požadavky na velikost jsou uvedeny na obrázku níže. Samčí vedení podporuje svařování silikonového drátu 18# AWG:
3. Konec ženské hlavy je navržen tak, aby byl potažen gumou a délka zadní části pogumované hlavy nepřesahuje 5 mm.
Zásuvka podporuje svařování silikonového drátu 18#AWG;

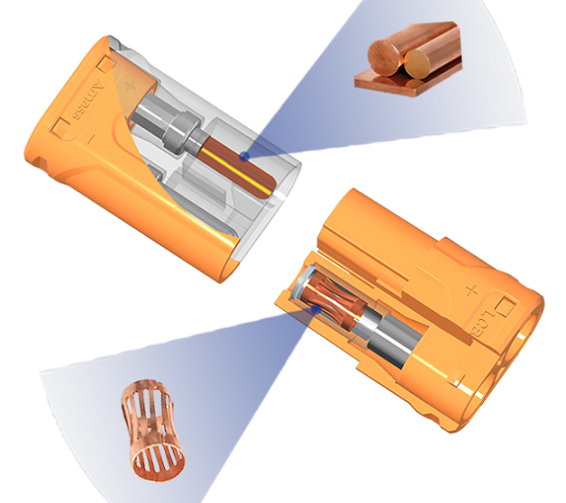

1. Ženská hlava 2. Mužská hlava 3. Mužské sedlo hlavy 4. Antireverzní vkládací struktura odpovídající mužským a ženským hlavám a označená na plastové skořepině plus
5. Velikost plastové skořepiny samčího sedadla je uvedena na obrázku a typ kolíku také podporuje svařování silikonového drátu 18#AWG;
6. Požadovaný rozsah vkládací síly: extrakční síla 1~2kg, vkládací síla 2~4kg;
Celková délka Menší nebo rovna 20 mm Elektrické technické požadavky:
1. Trvalý proud 12~15A, okamžitý proud 25~30A;
2. Použijte napětí menší nebo rovné 250 V, výdržné napětí větší nebo rovné 1500 V;
3. Kontaktní odpor menší nebo roven 0.8mΩ, izolační odpor větší nebo roven 500MΩ;
4. Povrch měděných částí je pozlacený 2U a životnost je více než 1000krát;
5. Podpora průřezu drátu až 18# AWG;
6. Rozsah teplotní odolnosti -25~120 stupňů;
7. Nehořlavý stupeň UL94-VO, v souladu s RoHS;
Samec φ1,4 Měď 6,2 Samec Silikonový drát Samec sedlo 8,4
