Jak vybrat vhodný Pogo pin konektor pro hardwarové aplikace?
Zde je několik tipů pro výběr vhodného pogo pin konektoru pro hardwarové aplikace:
- Zvažte počet potřebných připojení. Pogo kolíky se dodávají v různých konfiguracích s různým počtem kolíků, takže si vyberte ten, který má dostatek kolíků pro vaši aplikaci. Běžné možnosti jsou 2-připnout, 4-připnout, 6-připnout atd.
- Podívejte se na rozteč (rozteč) mezi kolíky. Rozteč musí odpovídat rozteči kontaktních podložek na vaší desce plošných spojů. Běžné rozteče jsou 1 mm, 1,27 mm, 2 mm, 2,54 mm atd.
- Zkontrolujte zdvih/rozsah kolíku. To je to, jak daleko může kolík zasahovat, aby došlo ke kontaktu. Delší zdvih umožňuje větší variabilitu polohy DPS. 0.5-1Zdvih mm je běžný.
Zvažte materiál kolíku a pokovení. Pozlacené kolíky poskytují nejvyšší vodivost a odolnost proti korozi. Jiné možnosti, jako je nikl, měď nebo wolfram, mohou být vhodné v závislosti na nákladech a potřebách dlouhé životnosti.
Zvolte vhodný průměr čepu. Větší průměry poskytují robustnější kontakt. {{0}}.5 mm, 0,64 mm a 1 mm jsou běžné velikosti.
- Pokud je důležitá odolnost, podívejte se na pogo kolíky s vysokou životností. Hodnoty 100000 plus cykly znamenají lepší životnost.

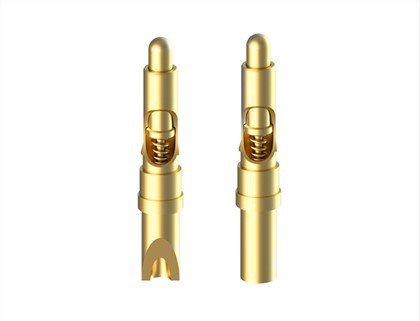

- Zvažte materiál pouzdra a způsob uchycení. Nylonová nebo PBT pouzdra s lisovanými nebo pájecími kolíky fungují dobře. Vyhněte se volnému zasouvání.
- Zkontrolujte jmenovitý proud na pin. Vyberte kolík určený alespoň pro maximální očekávaný proud.
- Pokud PCB potřebuje přesné zarovnání, pořiďte si sestavu s vodicími deskami nebo podstavci.

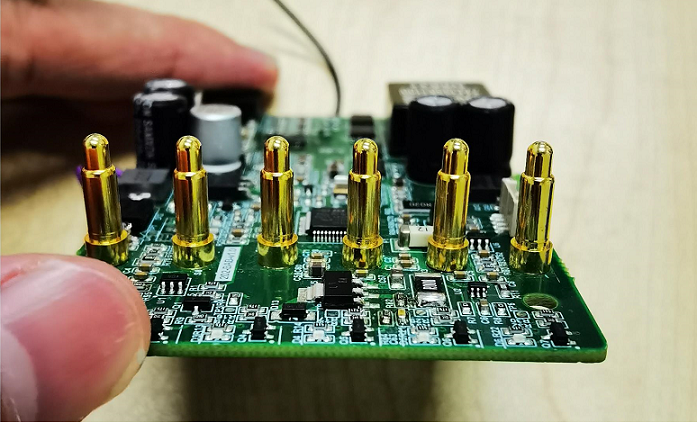

Před úplným nasazením otestujte ukázkovou sestavu kolíků s vaší PCB, abyste ověřili dobrou elektrickou konektivitu.
