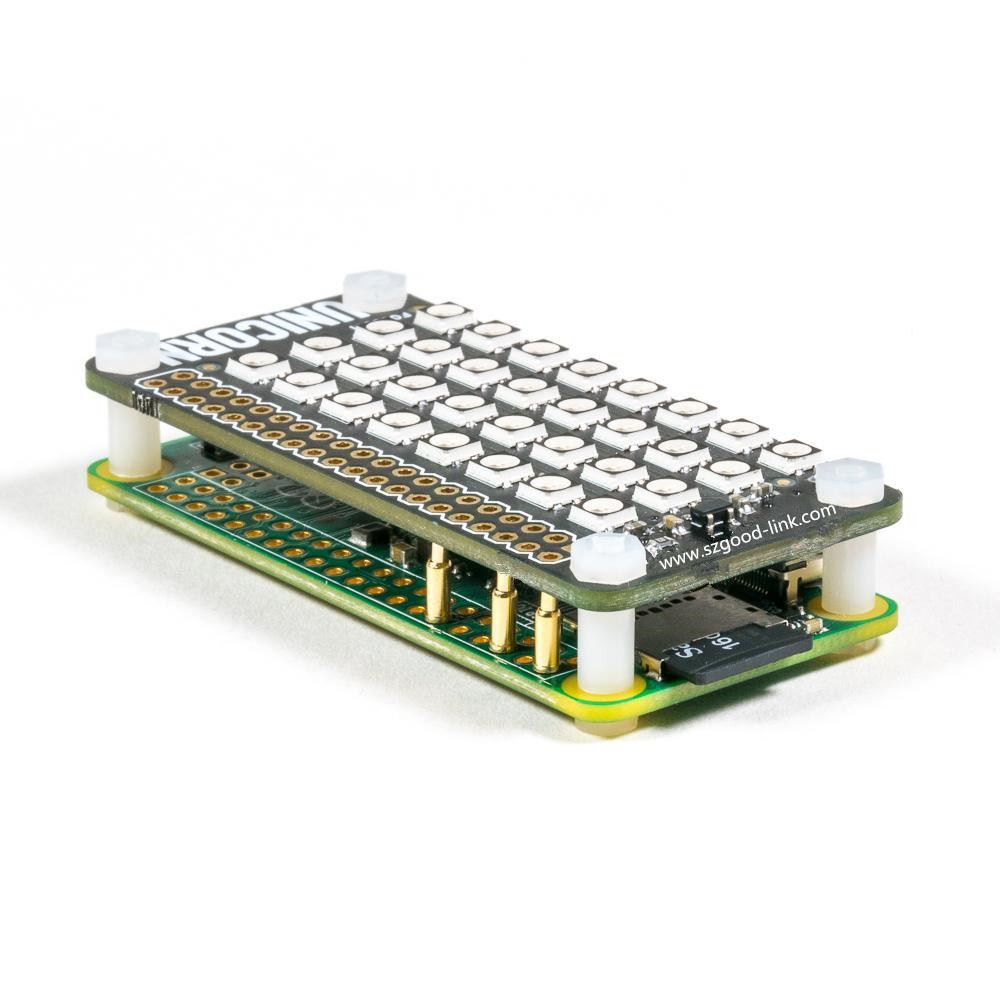

Jak správně vybrat testovací pogo pin
Každý, kdo někdy prováděl měření a testování, ví, že přesná data závisí na konstrukci a možnostech měření testovacího přístroje. Málokdo však ví, že kvalita návrhu, výrobní proces, kompatibilita a výkonové specifikace testovacích linek a konektorů jsou stejně důležité jako testovací přístroje. Dále se zaměříme na pět specifických kritérií pro správný výběr zkušebních drátů a pružinových pogo kolíků.
Za prvé, bezpečnost:
Stejně jako požadavky na napájení, testovací kabely a pogo kolíky přístroje musí splňovat přísné bezpečnostní požadavky kvůli přímému kontaktu s vysokým napětím, zejména v souladu s mezinárodními požadavky na napětí a kategorie IEC1010, jmenovitě CATI, CAT II, CAT III nebo CATIV. . Další požadavky normy IEC1010 zahrnují také testování přechodových jevů, dielektrické výdržné napětí nebo testování, aby se ověřilo, že produkt má dostatečnou izolaci a splňuje požadavky na proud, elektrickou vzdálenost, obnaženou kovovou pružinu a odolnost proti nárazu. Kvalitní testovací jehly spolu s důležitými osobními ochrannými prostředky, jako jsou rukavice a ochrana očí, tvoří součást osobních ochranných opatření definovaných v normě NFPA70E.
Za druhé, robustnost a odolnost:
Vysoce kvalitní testovací kabely a konektory nebudou trpět snížením výkonu v důsledku každodenního tření, jako je tahání, lisování a propichování. Oba konce testovací linky by měly mít dobře navržené antistresové pláště. Zkušební pružinový náprstek by měl být z tvrzeného kovu, který odolá opakovanému připojení a může vždy přenášet přesná data.
Ve srovnání s levnými materiály může speciálně vyrobený vícepramenný pocínovaný beryliový měděný drát poskytnout flexibilitu, dlouhodobou životnost, vynikající vodivost a přesnost. Mezi další faktory patří vnitřní kvalita svařování pogo kolíku a konektoru a teplotní rozsah materiálu.
Za třetí, návrh výkonu a ukazatelů:
Je velmi důležité, aby konstrukce testovacího náprstku a testovací svorky byla pohodlná nebo ne. Pohodlná, snadno uchopitelná úchopová plocha pomáhá pevně držet jehlu v ruce a pevná pružinová svorka zajišťuje pevné spojení. Spojení by mělo být jednoduché a odpovídající díly by měly být schopny k sobě zasunout bez námahy bez námahy. Kontakty na kvalitních konektorech by měly být poniklované nebo pozlacené opracované mosazné konektory, ne pouze litá mosaz. Použití pozlacených kontaktů zajišťuje přesnost a odolnost proti oxidaci, čímž poskytuje trvanlivé, bezpečné a spolehlivé spojení.
Konstrukční index zkušební šňůry a objímky pružiny by měl být v souladu s odpovídajícím zkušebním přístrojem. Pokud je index menší než testovací přístroj, skutečná hodnota přístroje se výrazně sníží. Například šířka pásma osciloskopu je 100M a šířka pásma odpovídající jehly osciloskopu je pouze 50M, poté se osciloskop stane 50M.
Za čtvrté, vysoce výkonné aplikace:
Od odpruženého pogo kolíku a jemné a lehké jehly pro testování elektronických obvodů až po ostrý pogo kolík z nerezové oceli a silnou jehlu vhodnou pro průmyslové použití, konstrukce jehly nyní zohledňuje potřeby různých aplikací. Například jednobodové jehly jsou nejběžnější formou jehel. Většina měřidel poskytuje jednobodovou testovací linku, která je docela užitečná pro širokou škálu testovacích aplikací. Ostrý pružinový náprstek je lepší nástroj pro měření velmi malých kontaktních bodů na deskách plošných spojů s vysokou hustotou. I když se snadno poškodí, pogo piny lze obvykle znovu nabrousit, protože na nich není žádné pokovování.
Jehla se zasouvacím pružinovým náprstkem je spojena s nerezovým drátem o velmi tenkém průměru. Kromě konce jehly je celý drát pokryt izolační vrstvou, aby se zabránilo náhodnému kontaktu, který by způsobil zkrat a poškození čipu. Pružinový nástavec hákových kleští je vhodný pro udržení spojení na místě, což je vhodné pro ruční ovládání. Pro snadné testování IC čipů použijte testovací svorky různých velikostí. Testovací svorky IC jsou ideálními nástroji pro snímání více kolíků na čipu IC. Jsou velmi vhodné pro nalezení jednoho z mnoha čipových drátů. SMD jehly lze použít pro testování s pevným bodem na deskách pro povrchovou montáž (SMD). Tento typ testování vyžaduje použití velmi tenkého a ostrého pružinového náprstku k dotykovým bodům na velmi malých deskách plošných spojů, jako jsou mini testovací svorky MINI GRIP-XB/100. Mikro SMD svorka je navržena tak, aby upínala jemné kolíky na SMD čipu. Adaptérový kabel BNC (krátký propojovací kabel s malými drátky) usnadňuje instalaci RF konektoru z obvodové desky pro testování signálu...
Za páté, konektor pro připojení testovací linky:
Podle norem, bezpečnosti a skutečných potřeb má konektor testovací linky různé aplikace a standardní zástrčky a zásuvky. Například osciloskop má konektor BNC, multimetr má 4mm banánkový konektor a spektrální analyzátor má konektor typu N atd. Různé aplikace mají různé konektory. Za účelem vzájemného sladění se na trhu objevily různé adaptéry (spojky). Adaptér), adaptéry (adaptéry), adaptérové kabely, propojovací kabely, odbočné kabely atd.
Abych to shrnul, je to pět specifických kritérií pro správný výběr testovacích linek a pogo pinů, která jsme dnes popsali. Podle těchto pěti bodů také každý hlouběji rozumí pogo pinům.
