Jak zajistit spolehlivost vnitřního propojení elektronických produktů?
Elektronické produkty, jako jsou chytré telefony, přenosná zařízení a nositelná zařízení, se v Číně postupně stávají populárními a zvýšila se také frekvence používání konektorů s úzkým roztečím board-to-board pružinových náprstků. Pro spotřebitele je touha po skvělých produktech nikdy nekončící poptávkou a lehčí a tenčí produkty se staly módnějšími. Pro výrobce pružinových náprstkových konektorů se však stalo problémem, jak zajistit spolehlivost vnitřních spojů elektronických výrobků.

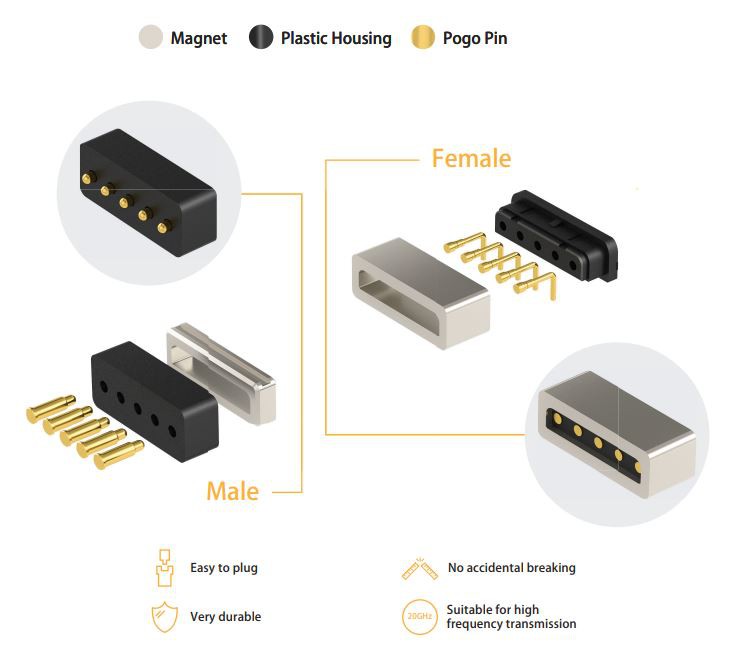

Obecně řečeno, pogo pin konektor se používá k připojení dvou PCB nebo PCB a FPC k realizaci mechanického a elektrického spojení. Jeho charakteristikou je, že zástrčkové a samičí pružinové konektory pogo pinů jsou spárovány, takže pružinový náprstek Plastové tělo a svorka pogo pin konektoru mají přísné požadavky na shodu.
Flexibilní připojení, snadná instalace, snadná demontáž.
Současné desky na palubu jsou všechny ultra nízké výšky, aby se snížila tloušťka trupu. Současná světová' výška kombinace konektoru pružinového náprstku mezi deskami a deskami je 0,6 mm. Minimalizace tloušťky produktu hraje roli spojení, a to vedlo k tomu, že na trhu je stále více ultratenkých mobilních telefonů.
Kontaktní struktura má silnou odolnost vůči okolnímu prostředí, nejen flexibilní, ale také"pevné spojení" s vysokou spolehlivostí kontaktu. Pro zlepšení kombinované síly zásuvky a zástrčky je v pevné kovové části a kontaktní části zvolen jednoduchý zámek. Mechanismus přezky nejen zlepšuje kombinační sílu, ale také poskytuje větší pocit zasunutí a vytažení při zamykání. A někteří výrobci poskytují duální kontaktní strukturu pro zlepšení spolehlivosti kontaktů. Rozteč čepů se také stále zužovala. Současný mobilní telefon má rozteč hlavně 0,4 mm. V současné době Panasonic, JAE a další výrobci vyvinuli rozteč 0,35 mm, což by měl být zatím nejužší konektor typu board-to-board pružinový náprstek v oboru. Rozteč 0,35 mm se v současnosti používá hlavně v mobilních telefonech Apple a domácích high-end modelech. Jeho aplikace bude vývojovým směrem posledních let. Má nejmenší objem, nejvyšší přesnost, vysoký výkon a další výhody, ale má požadavky na záplaty a další podpůrné technologie. Je také vyšší. Toto je nejdůležitější problém, který musí vyřešit mnoho výrobců pogo pin konektorů s pružinovým náprstkem, jinak bude výnos velmi nízký.
Aby byly splněny požadavky procesu SMT, oblast pájení svorek celého produktu je přísně vyžadována, aby měla dobrou koplanaritu. Průmyslový standard je obvykle 0,10 mm (max), jinak to způsobí špatné pájení s PCB a ovlivní použití produktu. Vliv.
Ultra-úzký kolíkový konektor typu board-to-board pružinový náprstek pogo má nové požadavky na proces galvanického pokovování. Jak u produktů s výškou 0,6 mm a jednoho produktu s výškou menší než 0,4 mm zajistit, aby tloušťka pozlacení a cínový efekt produktu' nevlezly dovnitř? Toto je nejkritičtější problém při miniaturizaci konektorů pružinových náprstků. Běžnou praxí současného průmyslu je odstranit pozlacenou vrstvu laserem, aby se zablokovala pájecí dráha, aby se vyřešil problém s nelezením po cínu. Tato technologie má však nevýhody, tedy loupání zlata. Zároveň laser poškodí niklovou vrstvu, takže měď je vystavena vzduchu, což způsobuje korozi a rez.
