Jak vytvořit kontakt pružiny?
Stávající pružinový kontakt se skládá hlavně z horního kontaktního kolíku, spodního kontaktního kolíku a pružiny. Horní kontaktní kolík a spodní kontaktní kolík jsou sestaveny tak, aby se daly posouvat nahoru a dolů, a horní kontaktní kolík a spodní kontaktní kolík jsou pružně podepřeny pružinou. . Proto je prostřednictvím elastické síly pružiny horní kontaktní kolík přitlačován proti svorce IC a spodní kontaktní kolík je přitlačován proti PCB, aby se dosáhlo elektrického kontaktu.
Tento pružinový kontakt má funkci elektrického propojení svorek desky plošných spojů a IC a je základní součástí zásuvky používané k testování IC. Stávající pružinové kontakty je obtížné minimalizovat vnější průměr pružiny. Aby se vytvořil kontakt pružiny s vnějším průměrem 0,2 mm, průměr drátu pružiny a tvar a velikost horních a spodních kontaktních kolíků budou extrémně malé. Na současné technické úrovni je náročné na zpracování a montáž. Proto v hromadné výrobě a Existují potíže s kvalitou a existují omezení ve struktuře kontaktů pro extrémně malé rozteče, které jsou příliš drahé. Pogo pin je druh hardwaru, který vede proud a přenáší signály. Mnoho přátel tomu také říká signální kolík. Dokáže realizovat sílu vodivé funkce. Většina z nich je v kontaktu s měděnou stěnou přes jehlu pogo kolíku šikmo níže a pružina náprstku pogo kolíku nese malé množství gravitace, takže vnitřní stěna měděného pouzdra musí být hladká. Pogo pin má vlastnosti antikorozní, vysokou stabilitu a vysokou odolnost.
Jaké je tedy složení pogo pinu vyráběného výrobcem?

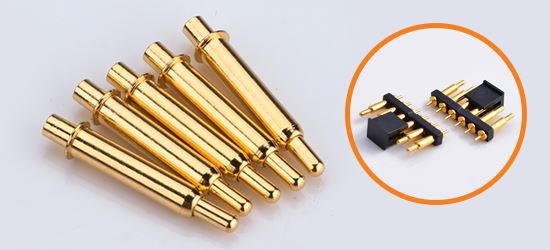

pogo pin jehla se skládá hlavně z jehly hřídele, pružiny, jehla trubice tři části vyrovnané, pomocí nýtování přesný nástroj, nýtování a předpětí pružiny typu sondy, její vnitřní struktura je přesná pružinová struktura. Během výrobního procesu budou výrobci pogo pinů jeho povrch pozlacený, což může lépe zlepšit jeho antikorozní funkci, mechanický výkon, elektrický výkon a tak dále. Špička jehly má ostré jehly, drápové jehly, kulaté jehly, nožové jehly a tak dále. Díky své speciální a přesné struktuře je široce používán v přesných konektorech, které mohou do značné míry snížit hmotnost a vzhled konektoru a učinit chytrá zařízení dokonalejšími a krásnějšími.
Pogo kolíky lze nyní použít v mnoha průmyslových odvětvích. S rozšířeným používáním elektronických zařízení, zejména popularizací mobilních koncových zařízení, mnoho produktů nemůže opustit pogo piny. Například anténa používaná k příjmu signálu uvnitř mobilního telefonu bude použita jako zařízení pro přenos signálu mobilního telefonu. Jeho předností je silná odolnost proti rušení a nízká indukčnost. Kromě pogo pinu používaného v mobilních telefonech je k vidění na mnoha nositelných zařízeních, jako jsou chytré hodinky, chytré náramky, chytré boty, lokátory, Bluetooth headsety a pouze školní tašky. Kromě toho je pogo pin také široce používán v inteligentních domácnostech, lékařském vybavení, průmyslovém vybavení, dronech, chytrých robotech, automobilové navigaci, vojenských komunikacích, letectví a dalších vědeckých a technologických oborech.
