Konstrukce a požadavky na kontaktní konec konektoru Pogo
1. Požadavky na konstrukci koncového kontaktu
je nestandardní typ kontaktu. Je navržena podle kabelových požadavků celého stroje. Nejprve je nutné potvrdit velikost zásuvného konce, způsob instalace produktu, formu vzhledu a specifikaci kabelu. V případě, že je obtížné kabel potvrdit, navrhněte otvor pro kabel podle kontaktního čísla. Otvor pro vedení může vyhovět potřebám drátů s velkým průřezem drátu. Poměr průměru jádra drátu k vnitřnímu průměru svařovací misky je obecně 0,5-0,7; Při připojování drátu platí konstrukční princip, že průměr jádra kabelu a připojovacího otvoru kontaktu je vhodný a poměr průměru jádra drátu k vnitřnímu průměru svařovacího otvoru je obecně 0,6-0,8.
2. Požadavky na tvar koncového kontaktu

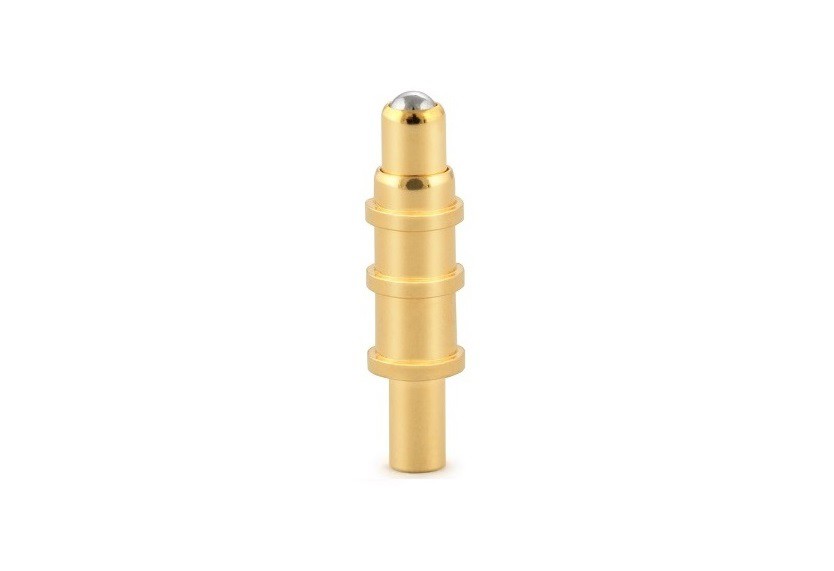

V konektoru pogo pin je kontaktní kus nepostradatelnou součástí konektoru a jeho hlavní funkcí je zodpovídat za přenos signálu. V procesu návrhu konektoru je kontakt tvořen protilehlým koncem a zadním koncem. Spojovací konec je obecně složen z pružných částí a tuhých částí, aby byla zajištěna spolehlivost kontaktu mezi zástrčkou konektoru a zásuvkou; zadní konec kontaktu je zodpovědný za kabelové spojení mezi zařízením, propojení mezi deskami s plošnými spoji, nebo Propojení mezi kabelem a deskou se používá při propojení kabelu. Koncovku konektoru lze rozdělit do čtyř typů: typ svařovacího drátu, typ krimpovacího drátu, typ propichování izolace a typ bezpájeného vinutí; použití Na desce plošných spojů lze formy zakončení kontaktů rozdělit do čtyř typů: přímé svařování, obloukové svařování, povrchová montáž a nepájený typ zalisování.
