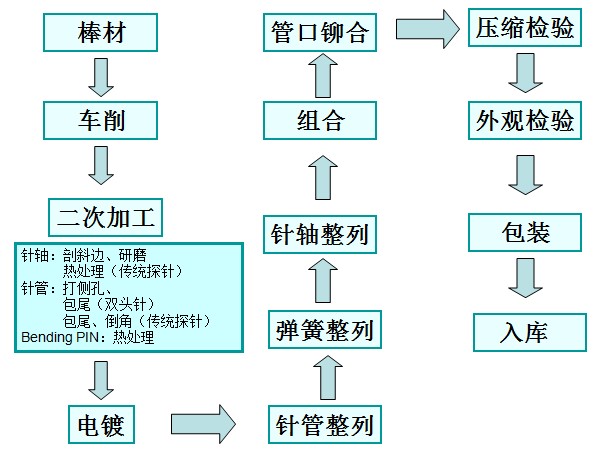

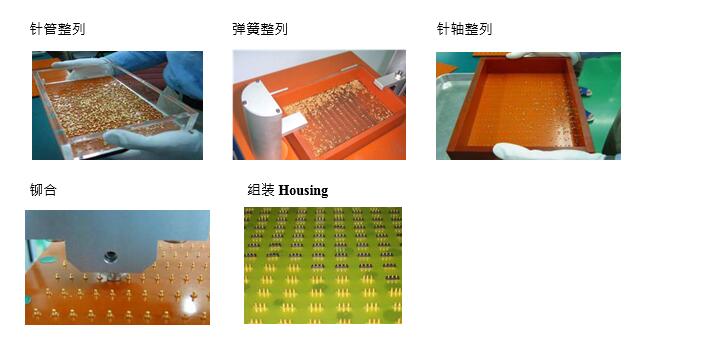

Proces výroby konektoru Pogo Pin
Materiál dříku/trubičky jehly:
Hlavní funkcí konektoru je, že počet vedení signálu a zapojení a odpojení je vysoký, takže je také vyžadována vodivost a elasticita (mez kluzu) materiálu.
1-1: Mosaz (BRASS): slitina mědi a zinku, její vodivost je dobrá, vodivost je asi 26 procent ~ 29 procent (IACS), podle podílu mědi lze rozdělit na C2680 (JIS) a C3604 , C3601 (požadované tepelné zpracování)
1-2: Fosforový bronz (PHOSPHOR BRONZE): slitina mědi a cínu, její vodivost je horší než u mosazi, vodivost je asi 13 procent . Ale jeho elasticita a pružnost jsou dobré
Je vhodný pro trubky s procesem tažení a jeho klasifikaci lze rozdělit na C5440, C5191 a C5210 podle obsahu cínu. Čím vyšší obsah cínu, tím horší vodivost a lepší elasticita.
1-3: Tepelně zpracované slitiny mědi: Například berylliová měď (BERYLLIUM ALLOY) má dobrou elektrickou vodivost a elasticitu, ale její cena je vysoká.
Materiály použité pro Housing&Cap:

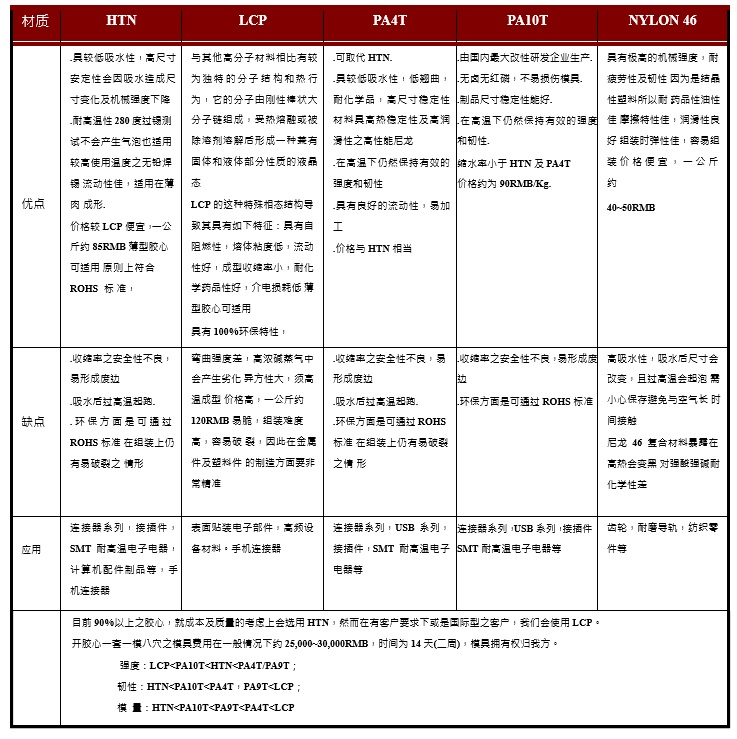

Poskytněte hlavní konstrukci a izolaci konektoru a umístěte do něj Pogo PIN. Použité materiály: Velikost, tvar a použití konektorů se velmi liší, takže různé jsou i použité technické plasty. Při navrhování konektorů je třeba zvážit teplotní odolnost, tekutost, mechanickou pevnost, elektrický výkon, požadavky na ochranu životního prostředí a náklady jako faktory pro výběr vhodných technických plastů. Běžně používané technické plasty jsou LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC atd.
Protože samotný LCP má vlastnosti zpomalující hoření, může dosáhnout úrovně UL94 V-0 bez přidání zpomalovače hoření, takže LCP může rychle splnit požadavky směrnice RoHS a bez halogenů. HTN, PA4T a PA9T jsou nylonové materiály a pro dosažení UL94 V-třídy 0 je třeba přidat retardéry hoření, výrobci HTN, PA4T a PA10T prohlašují, že materiály příslušných jakostí používají bezhalogenové retardéry hoření.
