Pogo piny pro řešení nabíjení TWS
Ve srovnání s běžnými kabelovými sluchátky se sluchátka Bluetooth používají pohodlněji. S neustálou aktualizací technologie se kvalita zvuku sluchátek Bluetooth stále více přibližuje kabelovým sluchátkům; od Apple iPhone 7 byl zrušen 3,5mm jack pro sluchátka, což je ještě důležitější. Vývoj náhlavních souprav Bluetooth.

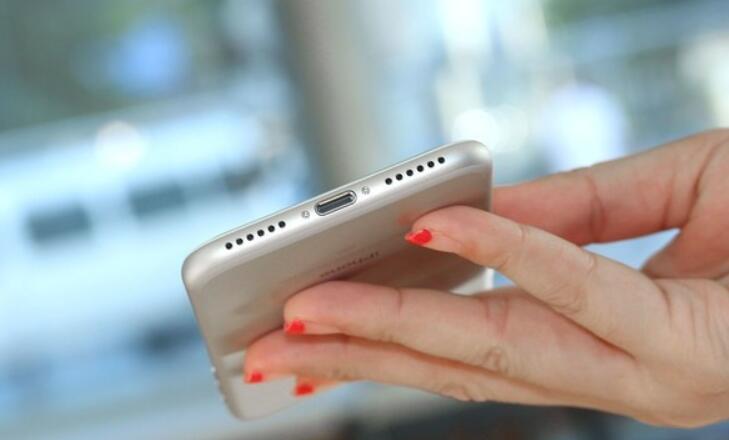

iPhone bez tradičního 3,5mm konektoru pro sluchátka

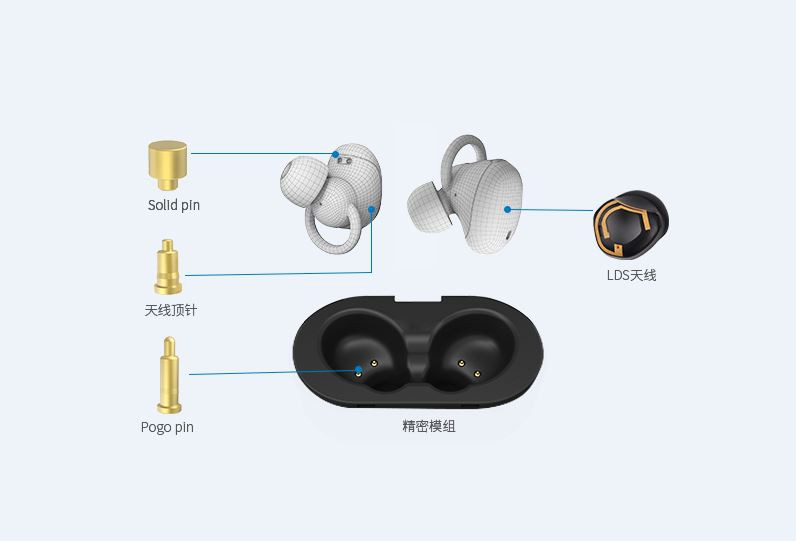

Nejviditelnější rozdíl mezi sluchátky Bluetooth a tradičními kabelovými sluchátky je v tom, že neexistuje žádný dlouhý kabel sluchátek a audio signály jsou přijímány přes Bluetooth, takže sluchátka Bluetooth mají nezávislé obvody a napájecí zdroje a lze je nabíjet pro každodenní použití jako mobilní telefon; dnes chceme Tento článek představuje typy pogo kolíků používaných v nabíjecím prostoru náhlavní soupravy Bluetooth TWS (True Wireless Stereo).
Na nabíjecí krabičce sluchátek TWS jsme viděli různé specifikace pogo pinů (konektory pogo pin), včetně 2Pin, 3Pin, 5Pin atd. Použití pogo pinů je pravidelné a celek je rozdělen na 2Pin pogo piny a 3Pin pogo špendlíky. a další piny. K čemu je tedy tolik pogo pinů?

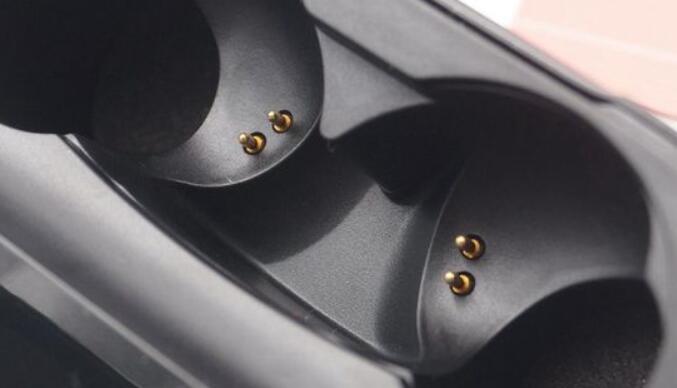

1. Řešení 2pin pogo pin:
Konstrukce 2Pin pogo kolíku je nejběžnější na trhu a tato konstrukce může splnit náročné potřeby nabíjení náhlavní soupravy TWS. Dva kolíky jsou kladné a záporné a používají se k přenosu energie z bateriového prostoru nabíjecího boxu TWS do sluchátek. Tímto způsobem, pokud je TWS používán jako náhlavní souprava Bluetooth pro hovory, jedna náhlavní souprava funguje a druhá náhlavní souprava může být vložena do nabíjecího prostoru pro doplnění energie; takový cyklus použití může splnit potřeby ultra dlouhé životnosti baterie.
Dříve 2Pin pogo piny nemohly brát v úvahu komunikaci při napájení. Proto pro přidání personalizovaných funkcí továrna na sluchátka TWS vyzkoušela 3Pin pogo piny, 5Pin pogo piny a další designová schémata, která také přinesla zvýšený objem produktu a potíže s montáží. Je to komplikované a přináší to zvýšení nákladů.
2. 3Pin pogo pin řešení
Konstrukce pružinového náprstku 3Pin kromě 5V nabíjení a uzemnění přidává kolík pro napětí baterie headsetu, který slouží k měření skutečného výkonu headsetu.

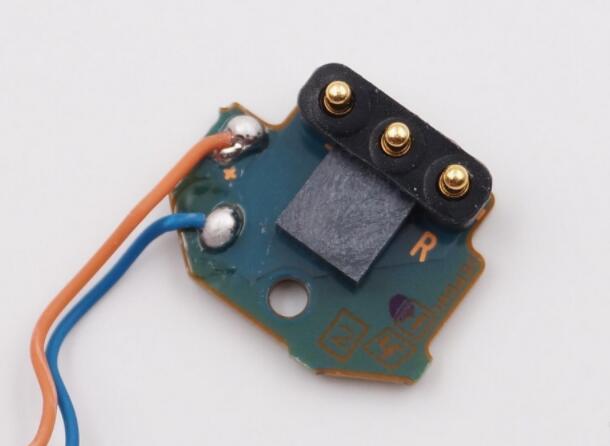

3pinový nabíjecí kolík 3pinový nabíjecí kolík

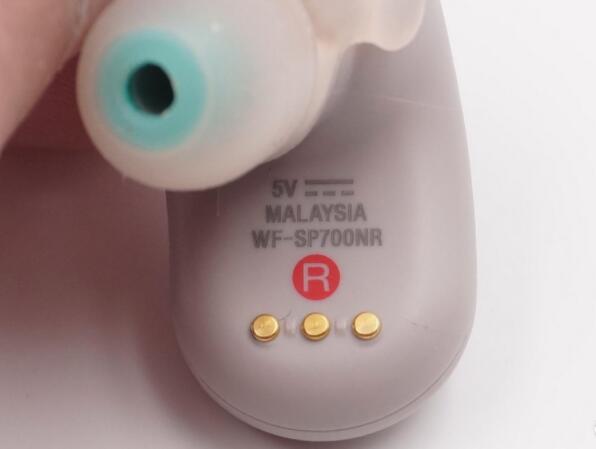

Náhlavní souprava TWS Bluetooth s 3pinovým nabíjecím kolíkem Náhlavní souprava TWS Bluetooth s 3pinovým nabíjecím kolíkem

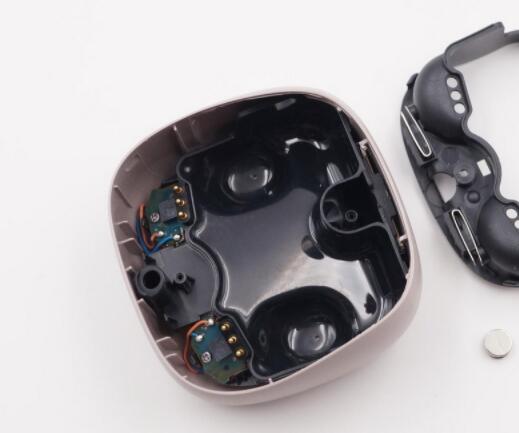

3kolíkový nabíjecí kolík pro nabíjecí pouzdro Bluetooth sluchátek 3kolíkový nabíjecí kolík pro nabíjecí pouzdro Bluetooth sluchátek
3. 5Pin pogo pin řešení
Konstrukce 5Pin pružinového náprstku zohledňuje výše uvedené dva účely a má více funkcí.
Tento druh designu lze vidět pouze u špičkových náhlavních souprav TWS Bluetooth, které jsou poměrně vzácné. Lze jej použít pro přenos dat v interní paměti náhlavní soupravy, upgrade firmwaru náhlavní soupravy, protokolovou datovou komunikaci a další funkce.
