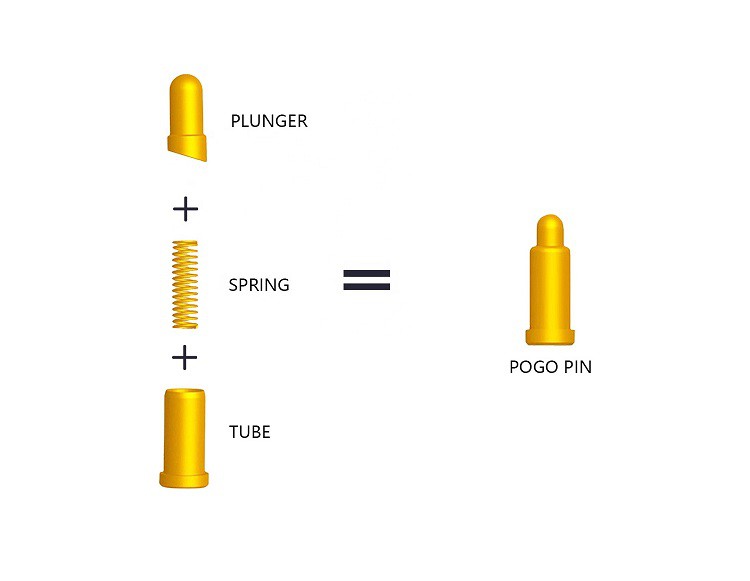

Struktura konektoru pogo pin
S rozvojem trhu a modernizací produktové technologie se stále více spotřebitelů neomezuje pouze na multifunkčnost produktu, ale také usiluje o stylový vzhled a malý a tenký vzhled. Ale pro výrobu a design je takový produkt obrovskou výzvou pro všechny inženýry elektronických produktů. Kvůli konstrukčnímu prostoru a standardním specifikacím konektorů je pro inženýry obtížné mít dobrou volbu, jak to dokončit. Kromě toho mají pogo kolíky zjevné výhody, pokud jde o náklady na montáž, životnost, cyklus vzorků a náklady v konstrukčním prostoru.
Hlavní funkcí pogo pinu je nadproud v rozsahu 20MA-10A. Především existují přísné předpisy týkající se průměru, výšky a požadavků na pokovení pogo kolíku.

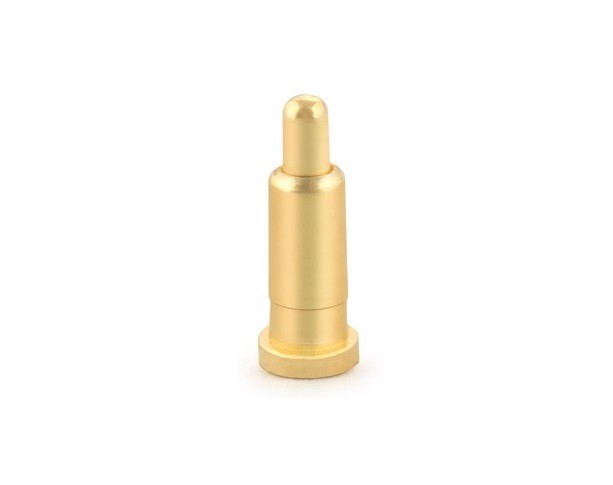

Pogo jehla vyžaduje hladký povrch do malé kulaté polokoule. Požadavky na design jehly pro pogo kolíky POGOPIN.

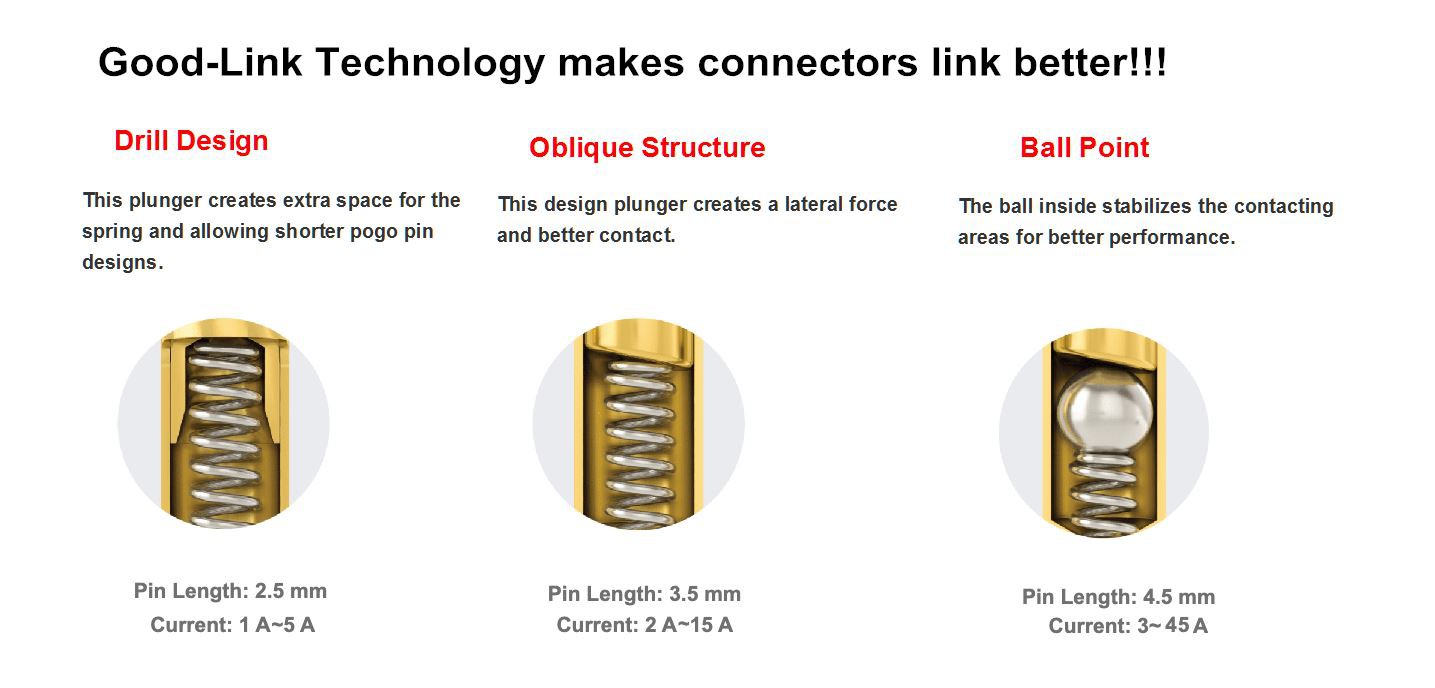

Zkosení: Aby bylo zajištěno, že jehla je při práci vždy v kontaktu s trubicí jehly, Tyco Hanze zkrátil konec jehly, který je v kontaktu s pružinou, do zkosení. Tento konstrukční koncept může zajistit nízkou a stabilní impedanci kontaktu, aby bylo zajištěno stabilní vedení produktu. Konstrukce zadního vrtání je dobrou volbou pro konektory malých rozměrů, které mohou splnit požadavky zákazníků na elasticitu
Délka odpovídající pružiny tohoto provedení může přesáhnout délku jehlové trubice. V případě omezeného prostoru může konstrukce zpětného vrtání získat stabilní pružný zdvih. Konstrukce s plochým dnem nebude nepřístupná kvůli určitým podmínkám na struktuře jehly a trubice jehly, což způsobí, že proud bude procházet trubicí jehly a stěna trubice jehly půjde rovně podél pružiny, což způsobí příliš velký odpor a pokles napětí ve velkém oblouku.
Jsme výrobce pogo pinů, high-tech podnik se zaměřením na přesné připojení, vývoj technologií jako jádro a integraci R&D, výroby a prodeje.
