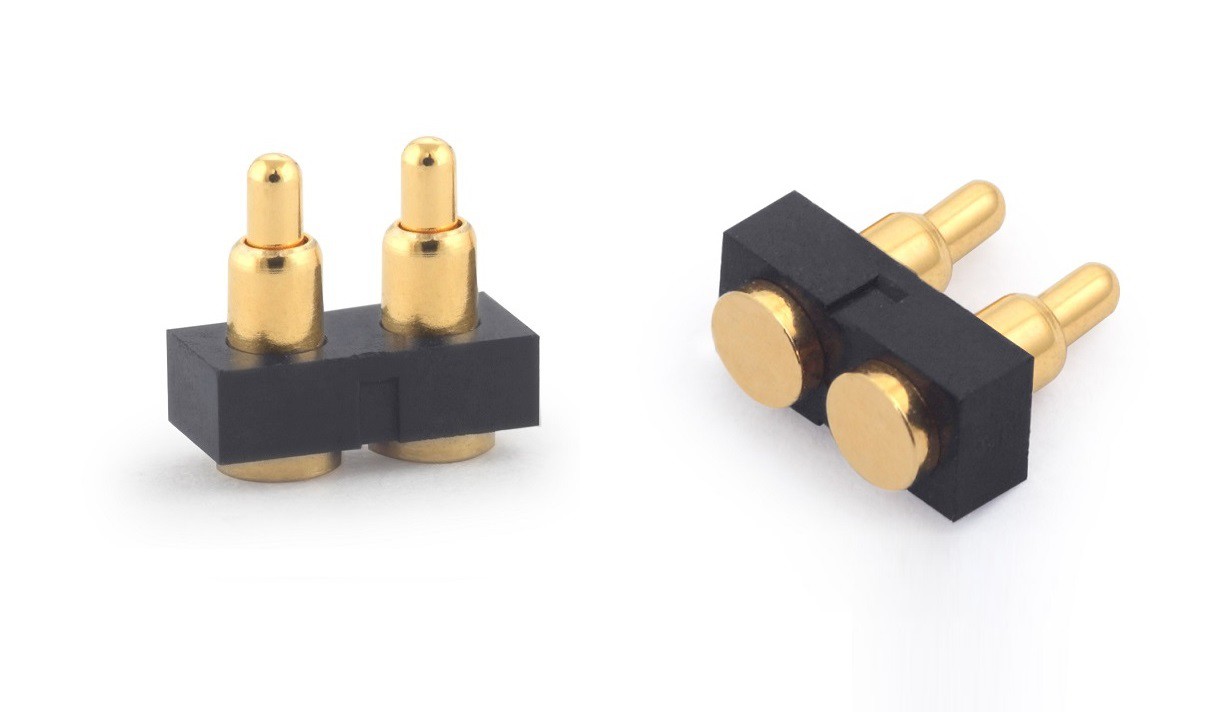

Konektor pogopin je revolucí v technologii
Revoluce v technologii pogopin pogo pin konektorů, protože analogové obvody ustupují digitálním obvodům a elektronická zařízení se přesouvají z kabelových připojení na bezdrátová připojení, design celého zařízení se také vyvíjí ze stolního počítače na přenosný. Vzhledem k tomu, že návrhy směřují k přenositelnosti, stává se trvanlivost systému nesmírně důležitou.
Systémoví konstruktéři začali navrhovat a konstruovat předem testované moduly, které jsou pak stohovány nebo slepě spojeny jako primární konstrukční technika. To vyžaduje propojovací zařízení v nanoměřítku. Výrobci v lékařském a dokonce i vojenském / leteckém průmyslu tlačí systémy v tomto modulárním směru, aby splňovaly snížení velikosti, hmotnosti a proudu potřebné pro komplexní signály. Aby bylo možné těmto výzvám čelit, musí nové konstrukce konektorů zohledňovat kombinaci zvýšeného elektrického výkonu a trvanlivosti a zároveň snižovat velikost a hmotnost propojovacích systémů.
Výhoda velikosti a hmotnosti
Vylepšené obrábění, lisovací zařízení a materiály umožnily další zmenšení velikosti konektorů ve stavebnictví. Ačkoli velikost a hmotnost obou splňují MIL-PRF-83513, 21-poziční nano miniaturní konektor váží pouze 0,4 g ve srovnání s ekvivalentním miniaturním konektorem ve tvaru písmene D o hmotnosti 2,60 g. Kromě toho 37polohové miniaturní konektory ve tvaru písmene D vyžadují 4krát více místa než 37polohové konektory pro montáž na desku nebo tištěné desky.
Design a výběr materiálu jsou klíčem k úspěšnému zmenšení velikosti. Srdcem designu jsou elastické kolíky. Beryliový měděný materiál se speciálními vlastnostmi žíhání v tahu je nutný k vytvoření vysoké kontaktní pevnosti, nízkého kontaktního odporu a udržení výkonu po tisíce spojovacích cyklů. Klíčové specifikace pro tloušťku beryliové mědi, délku a tvar zajišťují dlouhou životnost a dlouhodobý výkon kolíků mikrominiaturních konektorů.
Izolační plášť je většinou vstřikovaný polymer z tekutých krystalů, přičemž některé starší konstrukce používají polyfenylensulfid. Když rozteč 0,025 "vede k pouze 10 ~ 11 mil izolátoru mezi kolíky, tento typ izolace má stále vysokou retenci a vysokou elektrickou dielektrickou pevnost. Vysoce spolehlivá těla konektorů PogoPin lze použít pro zásuvný modul a nízké vibrace vyrobené z izolačních materiálů, ale většina aplikací s vysokými vibracemi a vysokými nárazy vyžaduje kovové kryty.
Trvalá spolehlivost
Trvanlivost závisí na dobrém provedení instalace. Síla a zrychlení jsou klíčovými faktory při testování pevnosti konektorů PogoPin v náročných aplikacích. Díky rozumným montážním držákům může konektor Nano-PogoPin projít více než 10000 G vibrací a nárazů, například v podmínkách požáru a startu.
Nano kruhový konektor
Mikro kruhové konektory (rozteč 0,050") jsou velké ve srovnání s nano kruhovými konektory PogoPin. Pokud jsou vybaveny kolíky a zásuvkami s roztečí 0,025" ve stejné kruhové oblasti, použijte 4krát více propojovacích zařízení. Většina nových obvodů vyžaduje méně než 1A proudu, protože digitální zpracování umožňuje použití menších měřicích vodičů v sestavě kabelů pro umístění nano kruhových konektorů. Celková hmotnost a průměr propojovacího systému se tak výrazně snižuje. Další výhodou nano-kabelů je zvýšená flexibilita, protože kabely s menším průměrem se snadněji vedou v silně omezených místech.
Existuje mnoho stylů nano-kruhových konektorů v závislosti na aplikaci, nano-kruhové konektory typu kovového pláště jsou nejodolnější, s vynikajícím odlehčením tahu a mechanismem rukojeti. Jsou vybaveny 360 koncovkami pro stíněné kabely a jsou ekologicky utěsněny, aby chránily před impregnací. Obvykle se používají k připojení vzdálených detektorů, senzorů a přístrojů k přednímu panelu zařízení. Nano-kruhové konektory jsou lisovány nebo instalovány do vlastního přístroje systémového inženýra. Tento přístup šetří většinu místa a umožňuje zařízení nebo detektoru mít vlastní kompletní motor a mechanické konektory.
