Jaké jsou výrobní techniky Spring Pogo Pin?

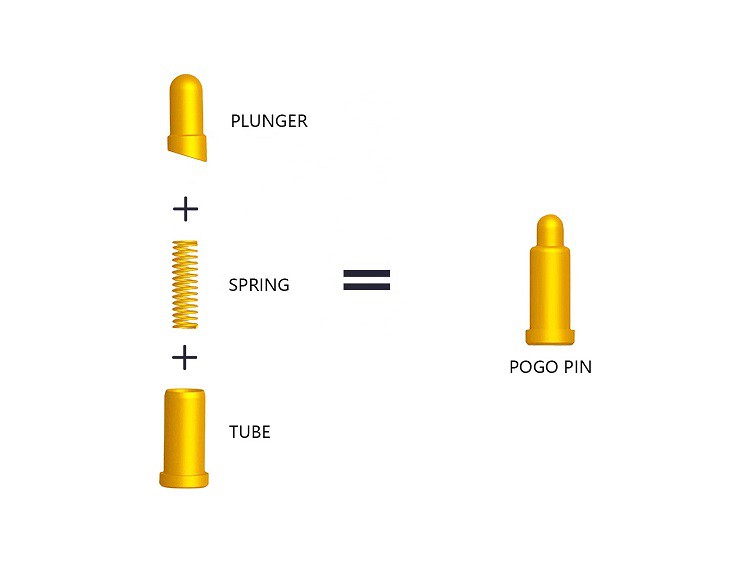

Pogo pin je základní součástí přesných konektorů používaných v komunikačních základnových stanicích nebo terminálech, automobilech, bezpilotních vzdušných dopravních prostředcích, průmyslu, letectví a dalších oborech. Přes pogo pin lze přenášet signály i proud. S rozvojem společnosti stále více výrobků vyžaduje přenos vysokého proudu, rychlé nabíjení a dokonce některé výrobky mají požadavky na ochranu před bleskem, takže proudový odpor pružinového náprstku je stále vyšší a vyšší, takže technologie jeho výroby je Které? Nechte's další pohled společně.
Několik výrobních technik stávajícího pružinového náprstku:
1. Pružinový náprstek s plochým dnem: Jehla této konstrukce má ploché dno, snadno se zpracovává, má nižší cenu a koaxiální jehla je lepší, ale existuje větší riziko, že se jehla nedotkne trubičky jehly a Riziko výpadku napájení a kontaktní impedance produktu Je také velmi velká. Výrobky s touto strukturou se obecně používají pouze v případech, kdy jsou požadavky na výrobek velmi nízké a proud je velmi malý. Nyní běžné velké společnosti tento strukturovaný produkt nepřijaly.
2. Pružinový náprstek s sekčním zkosením: Jehla této konstrukce je zkosená, zpracování je komplikované, náklady jsou vysoké a koaxiálnost jehly a trubice jehly je špatná, ale jehla produktu a trubice jehly jsou v dobrý kontakt a kontaktní impedance je také velmi malá. Hlavním důvodem je, že pružina je opačná. Pružnost jehly má boční složku síly, která činí jehlu a trubici jehly stabilní v kontaktu. Tato struktura je široce používána v továrnách na pružinové náprstky a používá se pouze v situacích malého a středního proudu.
3. Pružinový náprstek s ocelovou kuličkou: Jehla této konstrukce má zkosený řez a pod ní je přidána ocelová kulička. Struktura je složitá na zpracování, náklady jsou vysoké, koaxiálnost jehly a trubice jehly je špatná a trubice jehly zabírá hodně místa, ale jehla produktu a trubice jehly jsou v dobrém kontaktu a Kontaktní impedance je také velmi malá. Hlavním důvodem je, že pružina má boční elasticitu jehly. Síla složky ve směru jehly činí jehlu a trubici jehly v kontaktu stabilní. Ocelová kulička také přidává proudový kanál. Tato struktura je široce používána v továrnách na pružinové náprstky a používá se pouze v situacích, kdy je proud střední a velký.
4. Pružinový náprstek vnitřního pouzdra: Jehla této struktury je zkosená a pod ní je přidána vnitřní objímka. Struktura je složitá na zpracování, náklady jsou vysoké a koaxiálnost jehlové trubice je špatná a prostor zabraný jehlovou trubicí je menší než u typu ocelové kuličky, ale jehla produktu a jehlová trubice jsou v dobrý kontakt s hadičkou jehly a kontaktní impedance je také velmi malá. Hlavním důvodem je pružná síla pružiny na jehlu. Je zde složka boční síly, díky které je jehla a trubička jehly v kontaktu stabilní. Vnitřní pouzdro také přidává proudový kanál. Tato struktura je široce používána v továrnách na pružinové náprstky a používá se pouze v situacích, kdy je proud střední a velký.
Výše uvedený obsah vám poskytuje podrobný úvod do technologie výroby pogo kolíků a doufá, že vám pomůže tento aspekt pochopit a pochopit.
