Představení True Wireless (TWS) Bluetooth Headset Antenny

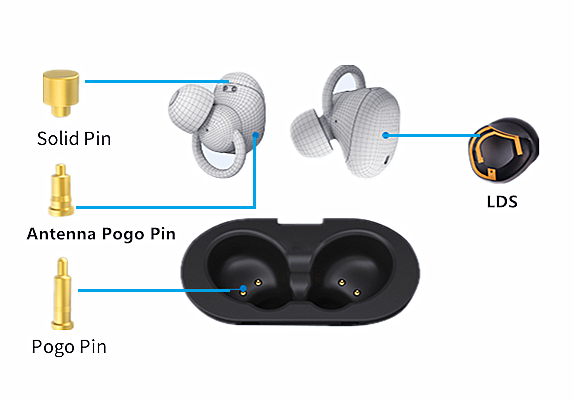

V posledních letech byl trh se skutečnými bezdrátovými (TWS) náhlavními soupravami Bluetooth extrémně horký a různí výrobci mobilních telefonů uvedli na trh své vlastní produkty náhlavních souprav TWS; stačí ukázat důležitost připisovanou tomuto trhu. V minulém článku jsme představili nabíjecí kolík nabíjecí přihrádky skutečné bezdrátové (TWS) náhlavní soupravy. Dnes si krátce představíme anténní část. Probereme důležitost antény v náhlavní soupravě TWS, představení Bluetooth antény náhlavní soupravy TWS a jak vybrat tři při navrhování náhlavní soupravy TWS. V jednom aspektu sdílejte roli, typy a designové volby antény Bluetooth headsetu TWS.
Význam sluchátkových antén TWS
Od staromódních rádií po současné chytré reproduktory, od „velkých bratrů“ po chytré telefony, od tradičních náhlavních souprav Bluetooth po skutečné bezdrátové náhlavní soupravy TWS. Při vývoji technologie spotřební elektroniky je důležitým firmwarem anténa. Se zrodem konceptu internetu všeho je role antény ještě důležitější, aby chytré domácnosti, chytrá vozidla a chytrá nositelná zařízení byla propojena a ovládána jedním strojem.

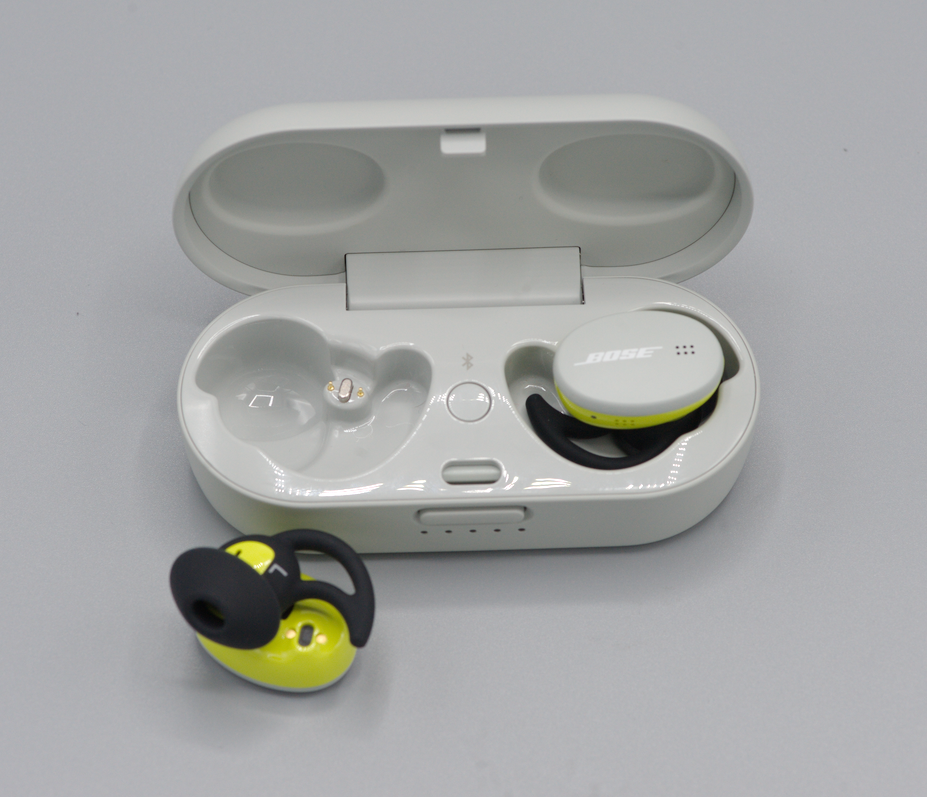

Sluchátka TWS jsou True Wireless Stereo sluchátka. Hlavním způsobem použití je spojení s mobilními zařízeními, jako jsou mobilní telefony a počítače, prostřednictvím rádiové frekvence Bluetooth a poté přenos zvukových informací do sluchátek a jejich dekódování a výstup na sluchátkový konec. V tomto procesu se vyžaduje, aby anténa Bluetooth fungovala jako „věž“ pro komunikaci mezi oběma stranami a pro provádění úkolů odesílání a přijímání. Proto se v náhlavní soupravě TWS čip Bluetooth a anténa Bluetooth vzájemně doplňují, aby bylo možné přehrávat bezdrátově přenášenou hudbu a vyhnout se okovům drátů.
Představení antény Bluetooth headsetu TWS

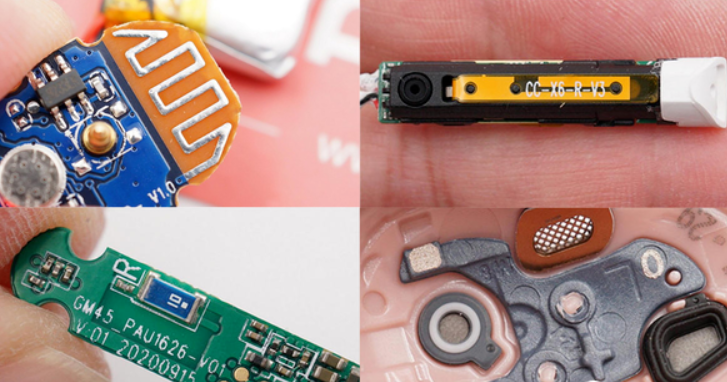

Jako důležitý firmware náhlavní soupravy TWS je současný vývoj Bluetooth antény poměrně vyspělý. Existují hlavně čtyři typy palubní antény PCB, FPC, keramické a LDS. Při výběru nejvhodnějšího typu antény zvažte vzhled produktu sluchátek TWS, požadavky na frekvenční pásmo a náklady.
1. PCB palubní anténa
Jak název napovídá, anténa na desce PCB je typ antény, která je přímo nakreslena na desce PCB. Je široce používán v deskách plošných spojů jednofrekvenčních modulů, jako jsou moduly Bluetooth, moduly WIFI a moduly ZIGBEE. Ve sluchátkách TWS je aplikace integrované Bluetooth antény z důvodu omezení hlasitosti poměrně vzácná.
Palubní antény PCB mohou být navrženy a implementovány dodavateli desek plošných spojů, které jsou ekvivalentní obvodové části desky.
Výhody: Integrovaná anténa PCB nepotřebuje vícenásobné ladění a lze ji bez nákladů přímo nakreslit na PCB.
Nevýhody: Požadovaná oblast je velká, směrovost je relativně jednoduchá, vhodná pouze pro jedno frekvenční pásmo, konzistence různých šarží antén je relativně špatná a schopnost proti rušení je špatná.

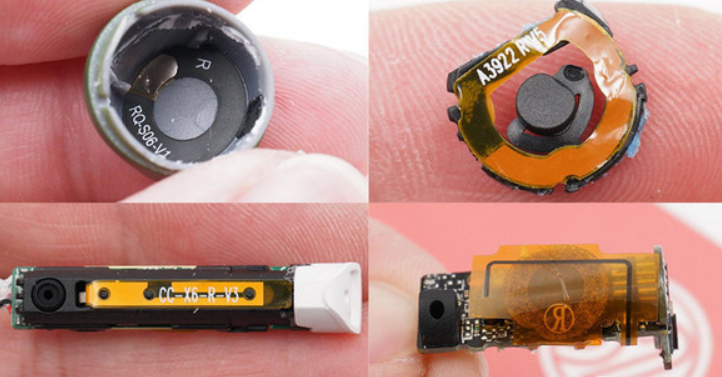

2. FPC anténa
Anténa FPC se vyvinula z palubní antény PCB. Kvůli omezení hlasitosti náhlavní soupravy TWS se do prostoru na vnitřní základní desce nevejde anténa. FPC anténa je ekvivalentní vyjmutí anténního obvodu z PCB a použití jiných externích kovů, aby se anténa stala samostatnou součástí. Aby se dal lépe umístit do vnitřního prostoru náhlavní soupravy TWS.
FPC anténu lze realizovat v továrně na desky plošných spojů z měkké desky a flexibilního materiálu.
Výhody: Použitelné pro většinu malých elektronických produktů, frekvenční pásma, která lze vyrobit, jsou také bohatá, výkon je lepší a náklady jsou nižší.
Nevýhody: Každý produkt je třeba individuálně odladit a ručně opravit.

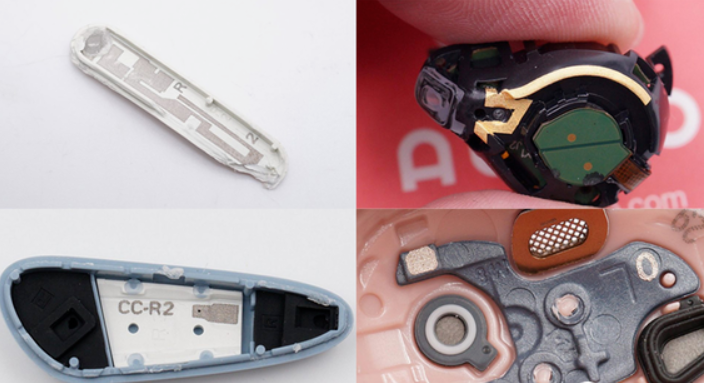

3. Anténa LDS
Anténa LDS je dalším vylepšením antény FPC. Přestože anténa FPC dokázala do značné míry využít vnitřní prostor headsetu, stále potřebuje k uchycení plochou rovinu.
Anténa LDS využívá technologii laserového přímého tvarování, která využívá laserovou technologii k přímému vytváření vzorů kovových antén na konzolách, krycích deskách atd., které lze laserem laserovat na nepravidelné povrchy uvnitř sluchátek a dále využívat vnitřní prostor sluchátek.
Výrobci antén LDS pro laserové zpracování, laserovou technologii a technologii galvanického pokovování ji mohou podporovat.
Výhody: Všechny směry mohou být podporovány a mají vysokou přijatelnost.
Nevýhody: Náklady jsou dražší a existují zvláštní požadavky na materiál vnějšího povrchu výrobku.

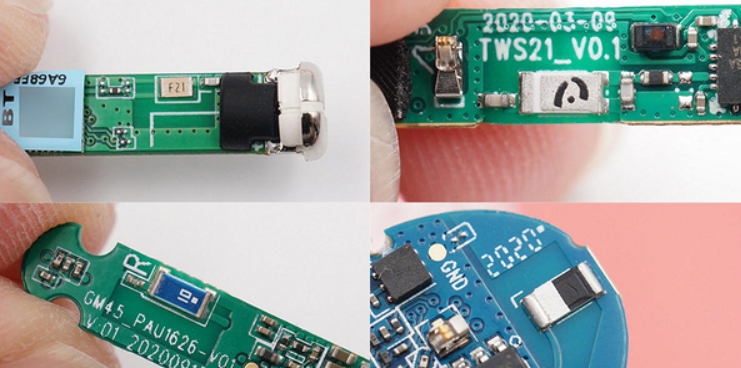

4. Keramická anténa
Keramická anténa je dalším anténním produktem, který je široce používán v zařízeních Bluetooth. Je pojmenována podle použití keramických skořápek. Dělí se hlavně na dva typy: bloková keramická anténa a vícevrstvá keramická anténa.
Bloková keramická anténa má tisknout kovovou část antény na keramický rychlý povrch a vícevrstvou keramickou anténu lze tisknout na každou keramickou dielektrickou vrstvu podle požadavků na design, čímž se zmenšuje velikost antény.
Výhody: malé rozměry, snadná aplikace, nízká cena, dobrý výkon a zabírá jen malý prostor.
Nevýhody: Požadavky na volný prostor jsou poměrně vysoké, směrovost relativně jednoduchá a požadavky na polohu umístění.
Z předchozí demontáže sluchátek TWS jsme se dozvěděli, že z důvodu omezení hlasitosti se ve sluchátkách TWS poměrně zřídka používají palubní antény PCB. Vybírejte podle potřeb vašich produktů, neexistuje žádný pevný typ použití.
Jak vybrat správnou anténu
Teoreticky vzato, pokud jde o cenu, PCB a FPC antény stojí méně, keramické antény jsou průměrné a LDS antény jsou dražší; a z hlediska využití prostoru jsou LDS antény nejflexibilnější a dokážou plně využít vnitřní prostor náhlavní soupravy.
Z hlediska výkonu jsou možnosti odesílání a příjmu externích antén obecně lepší než u vestavěných antén. Náhlavní soupravy TWS jsou navrženy s vestavěnými anténami kvůli omezení hlasitosti a požadavkům na přenositelnost. Výkon je relativně podobný a pro výběr vhodné antény je nutné komplexně zvážit celou řadu faktorů.
Konstrukce Bluetooth antény náhlavní soupravy TWS ovlivňuje kvalitu přenosu Bluetooth komunikace, což následně ovlivňuje skutečný uživatelský zážitek. Výběr antén Bluetooth je ovlivněn mnoha faktory, jako je výkon, frekvenční pásmo, cena a využitý prostor. Pouze při zvážení konkrétních podmínek produktu a scénářů použití a výběru vhodné antény lze dosáhnout maximálního výkonu produktu.
