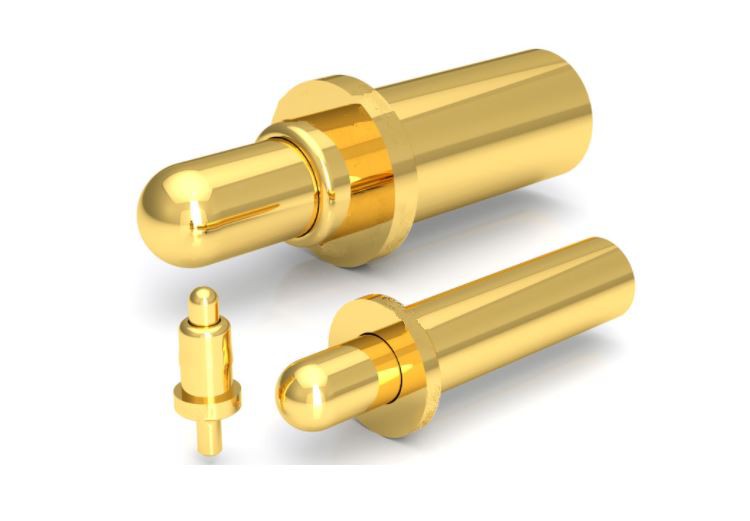

Pogo kolíky vhodné pro různé velikosti proudu
Pogo pin je základní součástí přesných konektorů používaných v komunikačních základnových stanicích nebo terminálech, automobilech, lékařské péči, dronech, průmyslu, letectví a dalších oborech. Ať už se jedná o signál nebo proud, může být přenášen prostřednictvím tohoto pogo pinu. S rozvojem společnosti stále více produktů vyžaduje přenos vysokého proudu, rychlé nabíjení a dokonce některé produkty mají požadavky na ochranu před bleskem, díky čemuž je také proudová odolnost pogo pinu' stále vyšší a vyšší. V současné době existují tyto výrobní technologie pro pružinové náprstky:
1. Pružinový náprstek s plochým dnem: Jehla této konstrukce je typu s plochým dnem, který se snadno zpracovává a má nejnižší náklady, a pogo pin a pogo pin trubice jsou dobré, ale existuje vysoké riziko jehla a trubice jehly se nedotýkají a dochází k výpadku proudu a kontaktní odpor produktu je také vysoký. Je velmi velký. Výrobky s touto strukturou se obvykle používají pouze při příležitostech, kdy jsou požadavky na výrobek obzvláště nízké a proud je obzvláště malý. V současnosti běžné velké společnosti tuto strukturu v podstatě nevolí.
2. Zkosený pružinový náprstek: Jehla této struktury je zkosený povrch, zpracování je složitější, cena je relativně vysoká a pogo pin je špatný, ale jehla produktu a trubice jehly jsou v dobrém kontaktu a kontakt odpor je také velmi malý, hlavně kvůli pružině. Pružná síla jehly má boční složku, takže jehla a trubička jehly jsou ve stabilním kontaktu. Tato struktura je široce používána v továrnách na pogo piny a používá se pouze v případech, kdy je proud malý.
3. Pružinový náprstek ocelové kuličky: Jehla této konstrukce je zkosená a pod ní bude přidána ocelová kulička. Tato struktura je složitá na zpracování, cena je relativně vysoká a pogo pin a pogo pin trubice jsou špatné a prostor zabraný jehlovou trubicí je také velký, ale jehla produktu a jehla jsou v dobrém kontaktu, a kontaktní odpor je také velmi malý, hlavně proto, že pružina má pružnou sílu na hrot jehly. Boční složka síly, která umožňuje stabilní kontakt mezi jehlou a hadičkou jehly. Ocelová koule má také další proudový kanál. Tato struktura je široce používána v továrnách na pogo piny a používá se v případech, kdy je proud střední a velký.
4. Pružinový náprstek typu vnitřní objímka: Hlava jehly této konstrukce je zkosená a pod ni je přidána vnitřní objímka. Tato struktura je složitá na zpracování, náklady jsou relativně vysoké a trubice s pogo kolíkem je relativně špatná a prostor, který zabírá trubice jehly, je menší než u typu ocelové kuličky, ale jehla produktu a trubice jehly jsou uvnitř. dobrý kontakt a kontaktní odpor je také velmi malý, hlavně proto, že pružina má boční složku síly jehlové pružiny, což umožňuje stabilnější kontakt mezi jehlou a trubičkou jehly. Vnitřní pouzdro také přidává proudový kanál. Tato struktura je široce používána v továrnách na pružinové náprstky a bude se používat při příležitostech, kde je proud střední a velký.
