V dnešní době má nespočet elektronických zařízení jako chytré telefony, tablety, glukometry atd. stále přísnější požadavky na velikost a vnitřek je stále těsnější, takže na konektory moc místa nezbývá. Takže čím je konektor menší, tím je důležitější. Tento trend je také vidět v oblasti obrany a letectví, jako jsou družice, řízené střely a systémy avioniky, kde požadavky na kompaktnost mohou splnit pouze „miniaturní“ konektory. Vzhledem k tomu, že poptávka po menších konektorech stále roste, čelí konstruktéři nové řadě výzev. Nemohou již zařadit návrh konektoru do závěrečných fází projektu. Mikrokonektory vyžadují opatrnost. Vyžaduje, aby konstruktéři předjímali různé faktory, jako je balení, trvanlivost, schopnost přenosu proudu a vyměnitelnost.

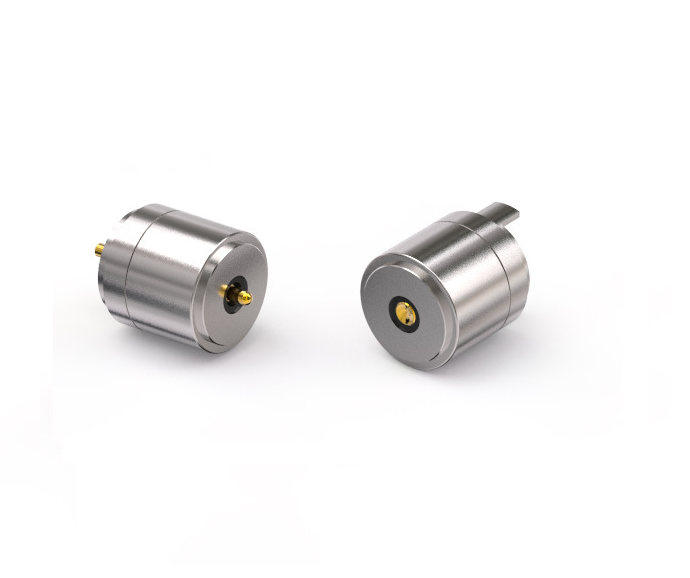

Sedm směrů miniaturního konektoru
1. Zvažte konektory na začátku návrhu
"Inženýři mají tendenci se tak soustředit na navrhování celkového systému, že dávají konektor až na úplný konec návrhu," řekl Mitch, náš ředitel technického vývoje produktů. "Myslí si, že konektor je jednoduchý, takže mohou dokončit konečnou fázi. Pak se zaseknou se svým vlastním návrhem." Viděl příliš mnoho příběhů designérů, kteří spěchali s návrhem konektorů v závěrečných fázích návrhu. Řekl nám, že v mnoha případech musí designéři pro dokončení návrhu vybrat nestandardní konektory, což nejen zvyšuje náklady, ale také zpožďuje dodací lhůty. Abyste se těmto problémům vyhnuli, příslušní odborníci doporučují, abyste zvážili konektory, které použijete, již v rané fázi návrhu a poté pro ně vyhradili prostor pro návrh a navrhli kolem nich. „Není důvod, abyste říkali ‚Nejprve se rozhodněte, který konektor potřebujete‘,“ řekl Morley, náš inženýr vývoje produktu, „ale kdyby ano, ve skutečnosti by jim to ušetřilo spoustu času a spoustu problémů.“

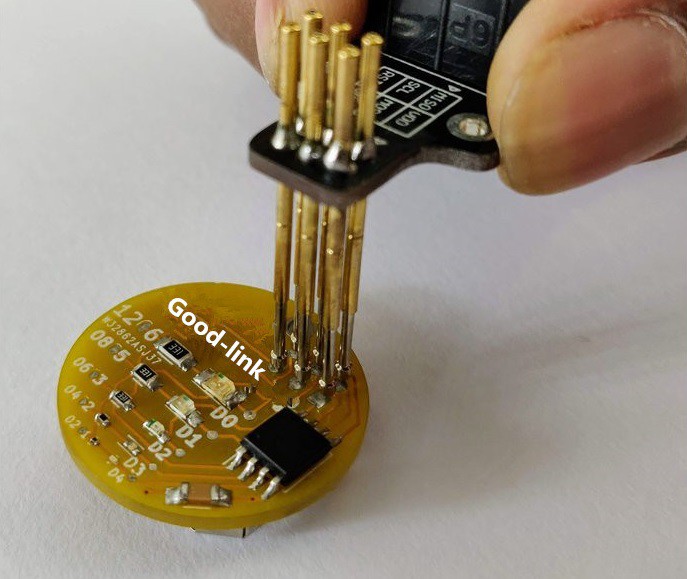

2. Pochopte omezení prostoru
Ačkoli miniaturní konektory deska-deska mají obvykle tloušťku menší než 1 mm, běžně se používají i v těsně uzavřených aplikacích. K řešení potenciálních problémů s balením musí návrháři vzít v úvahu stopy obvodů na desce plošných spojů a také další vodiče připojené ke konektorům. "Kvůli menší rozteči musíte zúžit stopy a dráty," řekl Mike Higashikawa, produktový manažer oblasti Molex. Mějte také na paměti, že některé konektory (např.: konektory flex kabelů) nabízejí možnost překlopení dopředu a dozadu. Tyto metody převracení musíte vzít v úvahu při navrhování systému. Například konektor, který je převrácený zpět, může být obtížně přístupný, pokud je na přední a zadní straně další součást. A konečně, návrháři si také musí uvědomit, že zařízení pro povrchovou montáž někdy nezvládnou menší komponenty. V některých případech potřebují k vyřešení těchto problémů nové podtlakové trysky.
3. Zjistěte aktuální nosnost
S klesající velikostí konektoru se snižuje i proudová zatížitelnost konektoru. Mikrokonektory obvykle zvládnou proud mezi 200 mA a 500 mA, což je zhruba polovina současného hodnocení větších konektorů mezi deskami. Aby se kompenzovala nižší proudová zatížitelnost, konstruktéři možná budou muset zvýšit počet svorek.

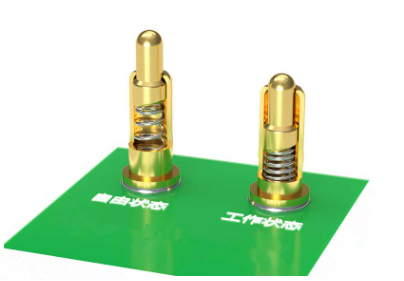

4. Zvažte stabilitu malých/mikro připojení
"Musím s tím poradit nejen ve fázi návrhu, ale také během procesu montáže, abych je ochránil před poškozením." Morley, odborník na návrh mikrokonektorů v RF aplikacích, vzpomíná, že při jeho návrhu vojenského, V kosmických aplikacích, byla během testovací fáze zničena polovina konektorů.
Neschopnost vzít si problém k srdci by podle něj mohla zvýšit náklady. Poškozené konektory vyžadují rekonfiguraci, renovaci a označení. Dokonce může být potřeba vyměnit dražší konektory vyměnitelné v terénu a taková změna by mohla prodloužit dobu návrhu o další týden nebo dva.
"Je třeba poznamenat, že vždy upřednostňujte stávající konektory, a pokud tyto konektory nejsou kompatibilní s vaším návrhem, zvažte návrh vlastního, což vám může ušetřit spoustu času," řekl Morley.
5. Zvažte snadnou výměnu
Pokud je vnější strana produktu uzavřena, potřebujete konektory, které lze vyměnit zvenčí. V opačném případě budete muset provést nějaké pájecí práce.
"Čím více toho budete dělat, tím více budete zruční v dovednostech, jako je svařování, ale tím vyšší je riziko poškození celého systému," řekl Morley.
6. Pochopte funkční požadavky konektoru
Dodavatelé potřebují, aby zákazníci plně vyjádřili své potřeby, jinak mohou potřeby zákazníků špatně chápat. To je zvláště důležité, když je třeba vyrobit vlastní konektory.
„Přesné vyjádření požadavků na konektor je zásadní,“ říká Story. "Pokud to bude nejasné nebo vynechané, riskujeme, že nebudou chybět klíčové požadavky na design."
7. Zvažte mechanické namáhání
Teplota, otřesy a vibrace vytvářejí napětí mezi rozhraními a obvody. Odborníci doporučují, abyste si vybrali konektory, které se vyvarují účinkům těchto sil.
"Viděl jsem pájené spoje, které se na některých deskách PCB rozpadly na kusy," řekl Morley. "Když je konektor pevně připojen k desce nebo vnější konstrukci, musí odolat silám otřesům a vibracím, jinak bude. Mohou tam být praskliny."
Morley doporučuje, aby inženýři používali propojený systém, aby se minimalizovalo nahromadění napětí mezi montážní konstrukcí a spojovacími body. "Existuje řada dodavatelů, kteří takové systémy nabízejí," řekl. "Designéři by tomu měli věnovat velkou pozornost."
