TWS sluchátka nabíjení pogo pin
Kovové kontakty v nabíjecím boxu TWS se v angličtině nazývají Pogo Pin. V této kapitole budeme hovořit o konstrukci náprstku. Někteří výrobci ji dávají pouze na malou desku a většina z nich je stále přímo na palubě náprstku na základní desce. Na nabíjecím boxu pro sluchátka TWS jsme viděli náprstky různých specifikací, včetně 2, 3, 5 a tak dále. K čemu se tedy tyto náprstky používají?

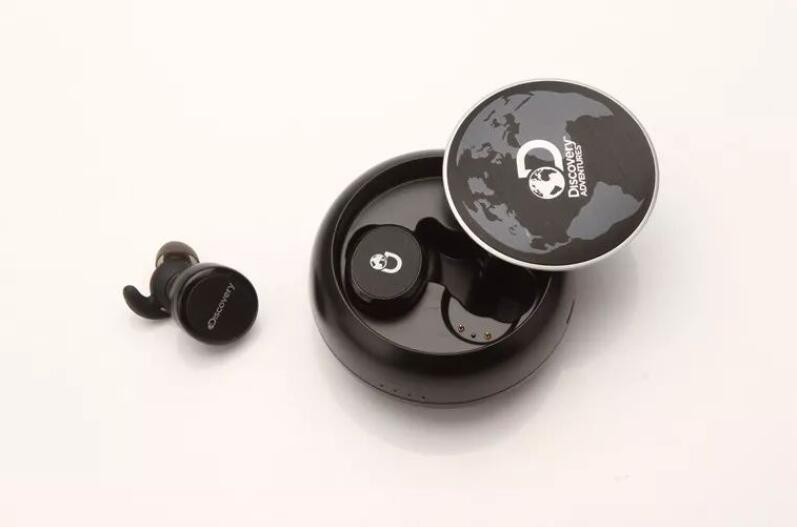

Dva nabíjecí pogo piny
Nejběžnější na trhu, tento design může splnit rigidní potřeby nabíjení náhlavní soupravy TWS. Dvě náprstky jsou kladné a záporné a používají se k přenosu energie prostoru pro baterie nabíjecího boxu TWS do sluchátek.
Konstrukce tří pogo kolíků je také běžnější. Konstrukce řešení se používá pro komunikaci mezi sluchátkem a sluchátkem. Krabička na sluchátka zná stav nabíjení sluchátek, odpovídá kódu a rozumí stavu sluchátek. Pro testování výrobní linky můžete použít rozhraní MicroUSB / USB-C na krabici sluchátek a automatické testovací zařízení k otestování komplexních indikátorů sluchátek.
Tento design pěti náprstků bere v úvahu výše uvedené dva účely a má více funkcí. Tento druh designu lze vidět pouze u špičkových náhlavních souprav TWS Bluetooth, které jsou poměrně vzácné. Kromě požadavků na tři náprstky pro návrh schématu a testování výrobní linky může být také použit pro funkce, jako je přenos dat v interním úložišti náhlavní soupravy a aktualizace firmwaru náhlavní soupravy.
