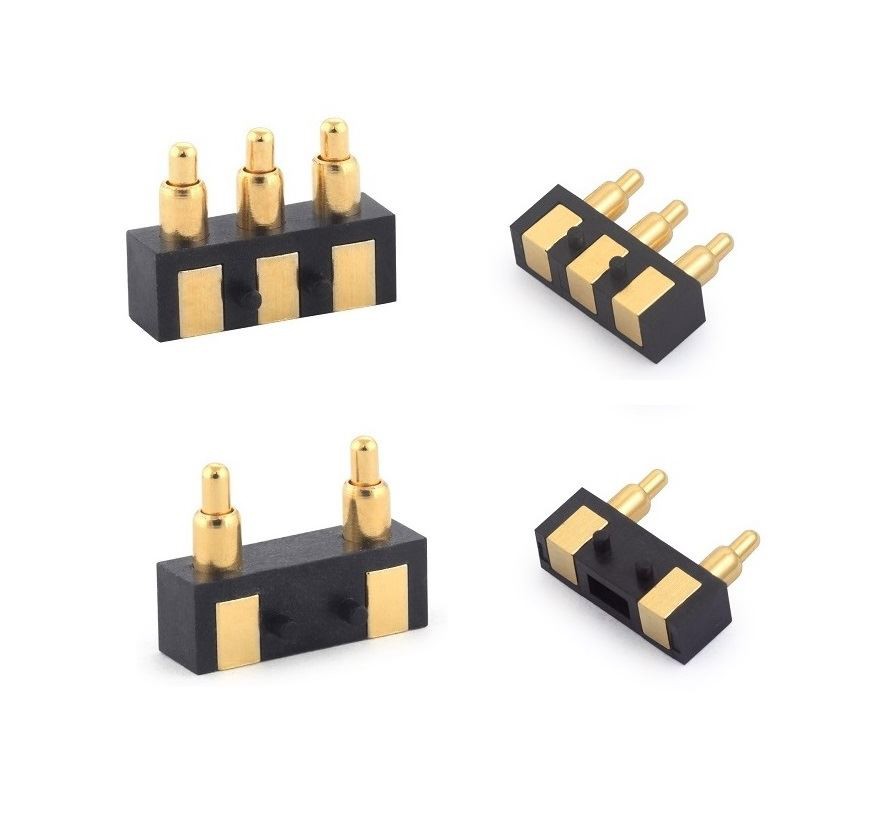

Jak navrhnout a používat konektor Pogo Pin?
1. Naše výkresy ukazují 4 výšky, a to:
A. Doporučená pracovní výška (W2)
b. Max. pracovní výška (W3)
C. Min. pracovní výška (W1)
d. Doporučený pracovní rozsah (L)
2. Pracovní výška (W2)
Pracovní výška se vztahuje k délce od podložky k pracovnímu bodu. Výkresy jsou doporučeny podle velikosti produktu a parametrů síly pružiny.
Pracovní výška může získat stabilní sílu pružiny a kontaktní odpor.
3. Max. pracovní výška (W3)
Velikost přechodového odporu úzce souvisí s velikostí kontaktní síly pružiny (zásuvná síla).
Potřebný konektor Pogo Pin Stabilní sílu pružiny a kontaktní odpor lze dosáhnout pouze zatlačením v určité výšce. Nákres ukazuje minimální míru komprese. Zabraňte nedostatečné kompresi.
4. Min. pracovní výška (w1)
Konektory musí omezovat kompresi, Min. pracovní výška představuje limitní kompresní pracovní výšku, aby se zabránilo
Tlakové zranění poškozuje konektor, vyvarujte se překročení rozsahu pracovního zdvihu na výkrese, na výkrese je uvedena limitní pracovní výška komprese Spend.
5. Doporučený pracovní rozsah (L)
Sériově vyráběné produkty mají tolerance. Při navrhování výrobků je nutné vzít v úvahu tolerance záplat, tolerance součástí a montáž.
Montážní tolerance. Na výkrese je uveden doporučený rozsah pracovního zdvihu a výrobek musí být stlačen na doporučený pracovní zdvih
Pracujte v rozsahu, abyste získali stabilní sílu kontaktní pružiny a kontaktní odpor.
