Návrh a výrobní proces POGO PIN
Jak vybrat vhodný POGO PIN
1. Dobrý POGO PIN musí splňovat následující tři body:
① Spolehlivá kvalita
② Stabilní výkon
③Splňujte požadavky.
Velmi důležité je také včasné doručení objednávek. Nejlepší je obrátit se na výrobce konektoru POGO PIN a prozkoumat to. Rozsah továrny, úspěšná řešení, zpracovatelské zařízení, výrobní kapacita a kapacita výzkumu a vývoje, to vše přímo ovlivňuje kvalitu produktu, kapacitu dodávek a technickou podporu. Zhongzhengtian má výhody v konstrukčním schématu, nákladech na hromadnou výrobu a dodací kapacitě zboží v průmyslu. Vítejte přátelé, aby přišli do továrny pro komunikaci.
POGO PIN se řídí třemi, třemi a čtyřmi principy
1,40 procent problémů pochází z návrhu
Konstrukce přední části je nerozumná a zadní část je zbytečná (např. náprstková tryska je výše než plastová rovina, rozteč jehel PIN je nepravidelná atd.).
2,30 procenta problémů pramení z komunikace
V rané fázi nebyla jasná komunikace různých technických požadavků a nebylo jasné ani skutečné použití produktu, což byl také jeden z hlavních důvodů častých problémů (např. RF náprstek se používá jako náprstek nabíjecího zařízení krabice, skutečná pracovní výška neodpovídá výkresu, není potvrzena středová vzdálenost atd.). Porozumět funkčním požadavkům zákazníka a rozsahu aplikace a může rozumněji doporučit specifikace a parametry pinu Pogo;
3,30 procent problémů pochází z procesu
Montáž výrobku má více postupů a POGO PIN je nenávratně poškozen nesprávným postupem ve výrobním procesu (např. poškozená tryska, cizí předměty v potrubí, házení SMT atd.).

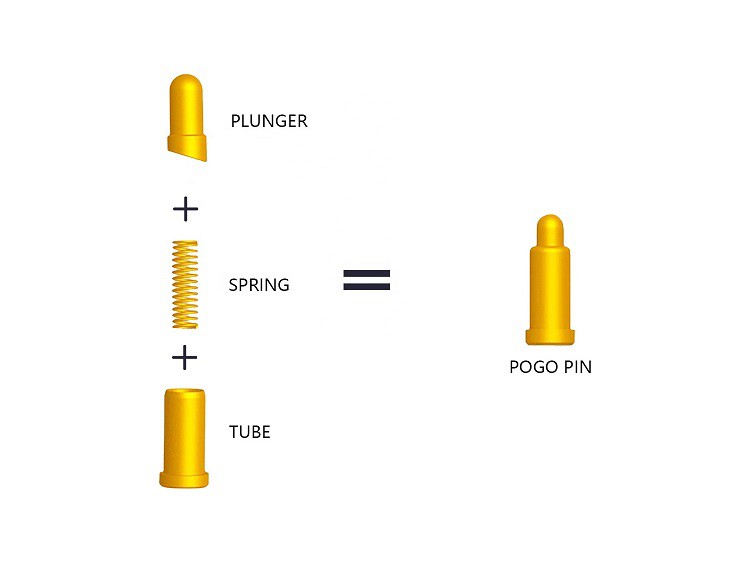

Základní představení POGO PIN

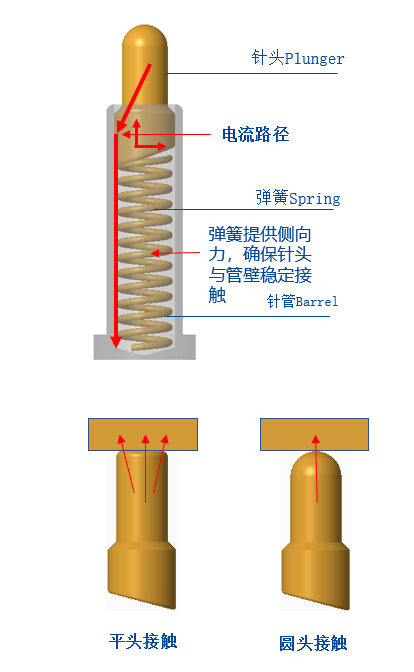

Proč má POGO PIN zkosenou strukturu: Spodní část plunžru Pogo Pin je obvykle zkosená. Funkce zkosené struktury je zajistit, aby Pogo Pin udržoval jehlu (Plunger) v kontaktu s vnitřní stěnou jehly (Tube), když je v provozu, takže proud prochází hlavně skrz. Pozlacená jehla (Plunger) a jehla (Tube) pro zajištění stability a nízké impedance Pogo Pin.
Proč POGO PIN používá strukturu kulaté hlavy? Protože Pogo Pin je obvykle relativně malý, požadovaná elasticita není tak silná. Pokud se použije na powerbance nebo osvětlení, je elasticita čtyři nebo pět set gramů nebo dokonce jeden nebo dva kilogramy. Přirozeně je lepší, aby byl plochý. , Plochá hlava má velkou kontaktní plochu a její síla je dostatečná k tomu, aby rozbila vrstvu oxidu na kontaktním povrchu a dosáhla úplného kontaktu. Většina kulatých hlav se používá na náhlavních soupravách TWS Bluetooth a chytrých náramkových hodinkách. Maximální pružná síla nepřesahuje 150 gramů (pružná síla náprstku nabíjecího boxu je mezi 20-35gf) a pružná síla kontaktu mezi povrchem a povrchem bude rozptýlena a měď sloupek na konci sluchátek se nezlomí. Vrstva oxidu nestačí, což má za následek nedostatečný kontakt a špatný kontakt. V tomto okamžiku, pokud je k vytvoření kontaktu bod-povrch použita struktura kulaté hlavy, pružná síla se shromáždí v jednom bodě a kontakt bude přirozeně mnohem postačující.
Parametr výkonu/parametr výkonu
klíčové parametry výkonu
A. Pracovní napětí: Méně než 12 V DC
B. Jmenovitý proud: 1.0 Ampér/pin
C. Pracovní teplota: -40 stupňů až 85 stupňů .
D. Skladovací teplota: 25 stupňů plus /-3 stupňů .
E. Vlhkost pracovního prostředí: 10 procent RH až 90 procent RH
F. Trvanlivost (životnost): 10,000 cyklů.
G. Impedance kontaktu: 200 mOhm Max. @pracovní zdvih
(Během pracovního zdvihu: 200mOhm/Max)
Výrobní proces/制造工艺
Způsob montáže produktu

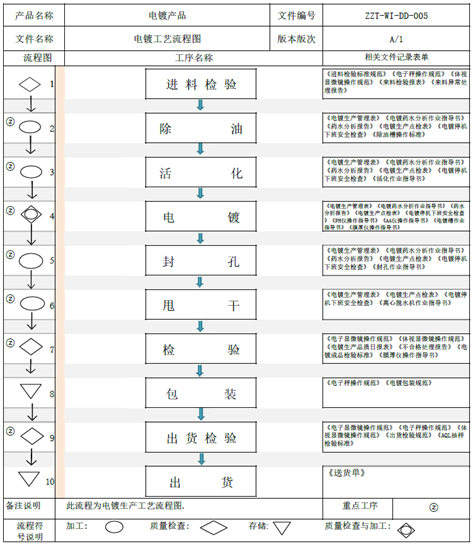

Průběh procesu galvanizace
Jaké parametry je třeba potvrdit v návrhu front-endu
① Potvrďte vzdálenost od desky plošných spojů ke kontaktní ploše měděného sloupku na konci sluchátek (tj. pracovní výšku POGO PIN).
② Potvrďte vzdálenost od desky plošných spojů k plastovému povrchu nabíjecího boxu (tj. maximální výška jehlové trubičky POGO PIN, trubička jehly tuto výšku nesmí přesáhnout).
③ Potvrďte vzdálenost mezi středem jehly PIN a středem kruhu
(Při pozdějším tejpování potvrďte velikost klobouku, abyste předešli rušení během SMT záplatování).
④ Potvrďte velikost desky plošných spojů a prostor pod deskou
(Optimalizováno a vylepšeno pro POGO PIN).
PS: Průměr desky plošných spojů se doporučuje 1,6 mm a náprstek se doporučuje vyrobit do struktury průchozí desky, aby byl efekt lepší a měl následující výhody: ① Náplast je pevnější; ② Prostor trubice jehly se zvětší, jehla je více předtlačena a kontakt je dostatečnější.
Proč by mělo být dno jehly zkosené: Pokud je vyrobena naplocho, proud bude veden pružinou, která má na pružinu vysoké požadavky a pružina je tak tenká, že se snadno spálí.
