Základní úvod do POGO PINu

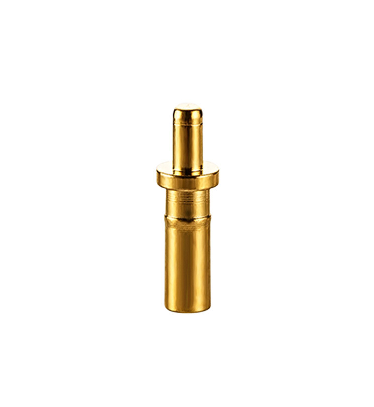

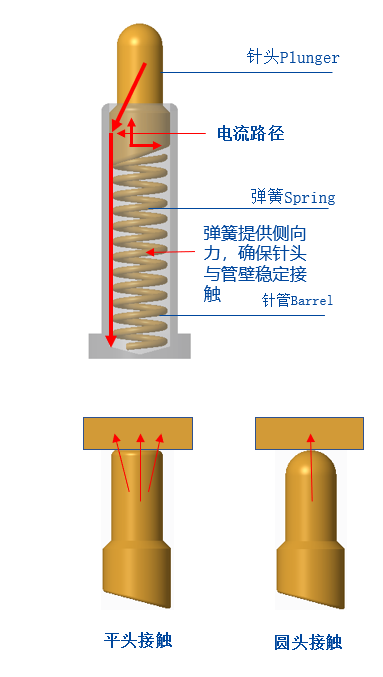

Proč má POGO PIN zkosenou strukturu: Spodní část pístu Pogo Pinu je obvykle zkosená struktura. Funkcí zkosené konstrukce je zajistit, aby Pogo Pin udržoval jehlu (píst) v kontaktu s vnitřní stěnou jehly (trubice), když pracuje tak, aby proud hlavně procházel. Pozlacená jehla (píst) a jehla (trubka) pro zajištění stability a nízké impedance Pogo Pin.
Proč POGO PIN používá kulatou strukturu hlavy? Vzhledem k tomu, že Pogo Pin je obvykle relativně malý, požadovaná elasticita není tak silná. Pokud se používá na napájecí bance nebo osvětlení, pružnost je čtyři až pět set gramů nebo dokonce jeden nebo dva kilogramy. Samozřejmě je lepší, aby to bylo ploché. , Kontaktní plocha ploché hlavy je významná a její síla je dostatečná k tomu, aby zlomila oxidovou vrstvu kontaktního povrchu a plně se dotkla. Většina kulatých hlav se používá na náhlavních soupravách TWS Bluetooth a chytrých náramcích. Maximální elastická síla nepřesahuje 150 gramů (elastická síla náprstku nabíjecího boxu je mezi 20-35gf) a kontakt mezi povrchem a povrchem bude rozptýlen a měděný sloupec na konci sluchátek nebude přerušen. Oxidová vrstva je nedostatečná, což má za následek špatný kontakt a špatný kontakt. V této době, pokud se pro kontakt mezi bodem a povrchem používá kulatá konstrukce hlavy, elastická síla se shromažďuje v jednom bodě a kontakt bude přirozeně mnohem postačující.
Parametr výkonu / parametr výkonu
klíčové výkonnostní parametry
A. Pracovní napětí: Méně než 12 V DC
B. Jmenovitý proud: 1,0 ampérů / pin
C. Pracovní teplota: -40 °C až 85 °C.
D. Skladovací teplota: 25 °C +/-3 °C.
E. Vlhkost pracovního prostředí: 10% R.H. až 90% R.H.
F. Trvanlivost (životnost): 10 000 cyklů.
G. Odpor kontaktů: 200 mOhm Max. zdvih @working
(Během pracovního zdvihu: 200mOhm / Max)
Pogo Pin Výrobní proces
Pogo pin Způsob montáže / způsob montáže produktu
Kolík (píst): Mosaz pozlacená (C3604), tloušťka vrstvy galvanického pokovování se liší podle různých aplikací. Obecně platí, že poniklovaný 1.25 ~ 2.5um (převedený na 50 ~ 100μ " a pak pozlacený 0.075 ~ 0.75um (převedený na 3 ~ 30μ "), nebo kompozitní pokovovací proces.
Jehlová trubka (hlaveň): Mosaz pozlacená (C3604), tloušťka vrstvy galvanického pokovování se liší podle různých příležitostí. Obecně platí, že poniklovaný 1.25 ~ 2.5um (převedený na 50 ~ 100μ " a pak pozlacený 0.075 ~ 0.75um (převedený na 3 ~ 30μ "), nebo kompozitní pokovovací proces.
Pružina: SUS 304 nebo SWP (klavírní drát)
Pouzdro: PA46, PA9T, z nichž PA4T a LCP lze použít jako materiál bez halogenů
Kryt (CAP): PA46, PA9T, z nichž PA4T a LCP mohou být vyrobeny z materiálů bez halogenů

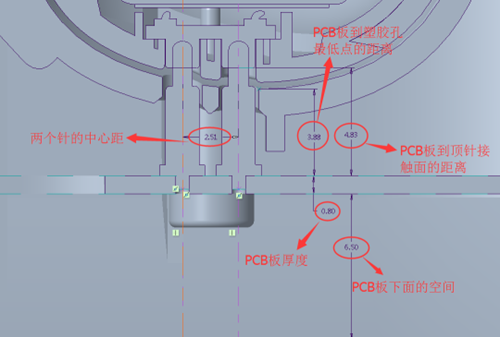

Jaké parametry je třeba potvrdit při použití Pogo pinu v designu front-endu?
(1) Potvrďte vzdálenost od desky plošných spojů ke kontaktní ploše měděného sloupce na konci sluchátek (tj. Pracovní výška POGO PIN).
(2) Potvrďte vzdálenost od desky plošných spojů k plastovému povrchu nabíjecí krabice (tj. Maximální výška jehly POGO PIN, jehla nesmí tuto výšku překročit).
(3) Potvrďte vzdálenost mezi středem jehly PIN a středem kruhu
(Při pozdějším nahrávání potvrďte velikost klobouku, abyste zabránili rušení během oprav SMT).
(4) Potvrďte velikost desky plošných spojů a prostor pod deskou
(Optimalizováno a vylepšeno pro POGO PIN).
PS: Průměr desky plošných spojů se doporučuje 1,6 mm a patrona se doporučuje vyrobit do průchozí konstrukce, aby byl efekt lepší a měl následující výhody: (1) Náplast je pevnější; (2) Prostor jehlové zkumavky se zvětší, jehla je více předlisována a kontakt je postačující.
Proč by mělo být dno jehly zkosené: Pokud je vyrobeno naplocho, proud bude veden pružinou, která má vysoké nároky na pružinu a pružina je tak tenká, že se snadno vypálí.
