Pájení Reflow a pájení vln v projektu Pogo Pin
Obecně platí, že konektory Pogo Pin používají dvě metody pájení: pájení přetavením a pájení vlnou.
Pájení Reflow se týká kartáčování pájecí pasty na povrchu podložek (kontaktních podložek) desky plošných spojů. Po připojení jedné nebo více elektronických součástek se pájení provádí zahříváním ve víceteplotní přetavovací peci, aby se dosáhlo trvalého vytvrzení.
Dnešní digitální elektronické produkty se vyvíjejí směrem k ultra malým, ultrajemným a ultratenkým. Prostor pro návrh vnitřní struktury je stále kompaktnější, rozvržení designu desek plošných spojů se stává stále kompaktnějším, terminálové produkty jsou aktualizovány rychleji a rychleji a objem prodeje se zvyšuje. Je stále vyšší a vyšší a vlnové pájení a ruční pájení nebyly schopny splnit jeho vývoj. Pouze pomocí technologie pájení přetavení lze provádět vysoce přesnou, vysoce účinnou a vysoce kvalitní výrobu náplastí SMT. Konektory Pogo Pin jsou široce používány ve spotřebních elektronických mobilních terminálech a průmyslových elektronických výrobcích díky své malé velikosti, vysoké životnosti, velkému proudu, krásnému vzhledu a pohodlnému konstrukčnímu návrhu pro konstruktéry.
Konektory Pogo Pin jsou k dispozici dvěma způsoby:

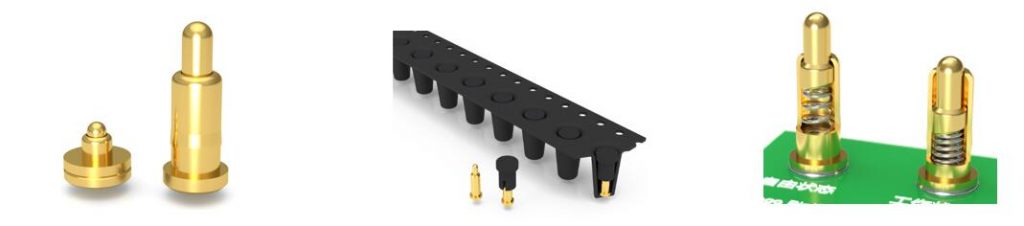

První je typ náplasti s plochým dnem, který je namontován na povrchu podložky plošných spojů. Říkáme tomu technologie povrchové montáže SMT, jak je znázorněno níže:

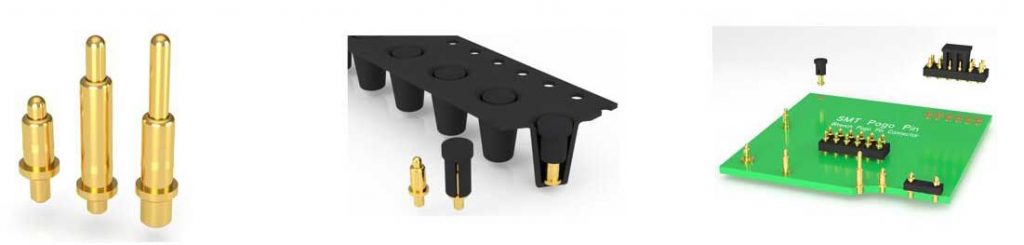

Druhým je kolík s ocasním čepem vloženým do svařování náplastí otvoru desky plošných spojů, nazýváme to plug-in SMT patch svařování, což je také typ pájení přetavení. Účelem použití této metody je zlepšit uchopovací sílu součástí. Je pevněji spojen s deskou plošných spojů. Jak je znázorněno níže:
2. Vlnové pájení

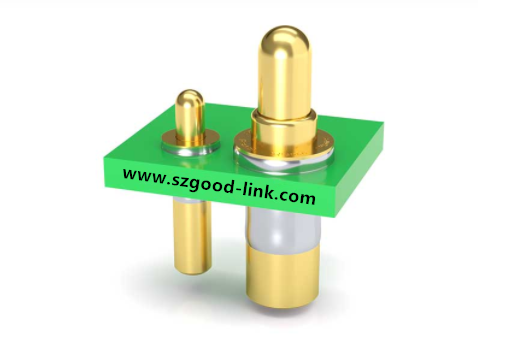

Vlnové pájení je proces pájení komponent s roztavenou pájkou tvořící hřebeny pájecí vlny. Tento způsob pájení vyžaduje nejprve vložení kolíků součástí do otvorů desky plošných spojů. Vlnové pájení je vhodné pro těžké zásuvné pinové elektronické součástky, ale ne pro samonosné elektronické součástky. Velmi lehké a bezpólové pájení elektronických součástek SMD.
