Způsoby instalace konektorů Pogo Pin
Pokud uvažujete o aplikaci odpružených konektorů do vašeho zařízení, jistě vás zajímá, který způsob instalace je pro použití pogo-pin konektorů vhodnější. Tento článek vás provede rozdíly mezi všemi možnostmi, analyzuje výhody a nevýhody a poskytne vám názor na tu nejvhodnější.
Pokud máte konkrétní dotazy, kontaktujte nás přímo a naši profesionální inženýři vám poskytnou nejlepší rady. Naši inženýři navrhnou design, který nejlépe vyhovuje vašim nákladům podle vašich specifikací a potřeb.
Jak nainstalovat konektor pájením?

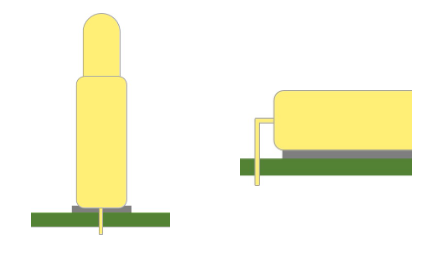

1. První a nejjednodušší způsob je použití pájecí pasty k upevnění konektoru k pocínované desce. I když je to nejjednodušší způsob, obecně to nedoporučujeme.
Obecně řečeno, tato metoda je méně stabilní a sonda se odtrhne od plechu v důsledku vibrací a tlaku.
2. Běžněji se používá k upevnění velkých součástek na desku s plošnými spoji vložením pogo pinu do ocasu, který je k desce s plošnými spoji upevněn ocasem.
Tímto způsobem bude mít jediná jehla další opěrný bod a bude stabilnější.

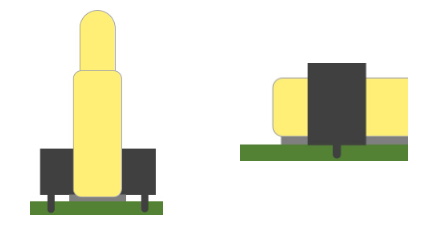

3. Metoda spočívá v použití pryžového jádra se stativem, nejprve jej bezpečně nainstalujte na obvodovou desku a poté pomocí pájecí pasty nebo tlaku nainstalujte pogo kolíky na pocínovanou desku.
Tato metoda je vhodná pro většinu situací a má určitý stupeň stability, ale doporučuje se zvážit otázku nákladů.

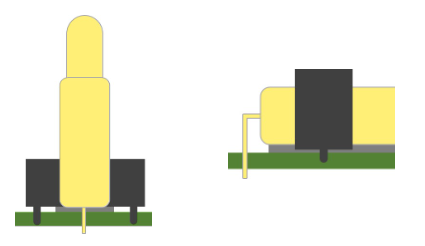

4. Kombinací druhého a třetího způsobu nejprve upevněte pryžové jádro na obvodovou desku a poté připojte pogo pin konektor k ocasu a upevněte jej na desku.
Jedná se o velmi bezpečný způsob instalace konektoru a díky tomu je konektor stabilnější a odolnější. Pokud uvažujete o neomezených nákladech, doporučuji tento způsob instalace.
