Na co si dát pozor při pájení pogo pinů?
Jako většina konektorů mají i pogo piny určitý stupeň tepelné odolnosti. Standardní jádrové a pružinové materiály nemohou odolat teplu ani jednorázovému procesu přetavení cínu. Pokud plánujete operaci opakovat, kontaktujte nás a my vám pomůžeme vybrat sondu a materiál, který nejlépe vyhovuje vašim potřebám, abyste se vyhnuli následným problémům.

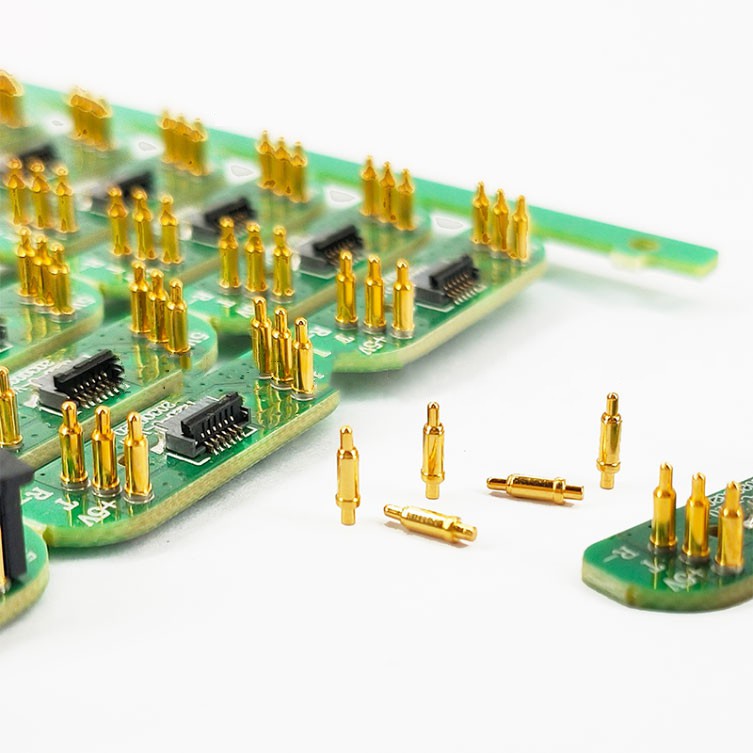

Jak navrhnete velikost desky plošných spojů (PCB) pro konektor pogo pin?
Obecně řečeno, poloměrová vzdálenost desky plošných spojů by měla být vyhrazena větší než {{0}}.3 mm na konci kolíku pogo, poloměr povrchu pájecí pasty by měl být vyhrazen větší než {{4} }.4 mm pro konvexní kroužek a délka zadní části by měla být alespoň o 0,4 mm větší než tloušťka desky plošných spojů. Výše uvedené údaje by však samozřejmě měly být založeny na rozumné vnitřní toleranci a minimální vzdálenosti jednotlivých jehel.
Jak navrhnout rozměry flexibilní desky plošných spojů (FPC) pro konektory pogo pin?
To se příliš neliší od obecné obvodové desky. Největší rozdíl je v tom, že po odečtení flexibilní desky plošných spojů by mělo být na konci jedné jehly vyhrazeno navíc 0,1 mm.
Jak dimenzovat obvodovou desku (PBC) pro pájení pogo pin konektorů?
Pro část, která je v kontaktu s pájecí pastou, by měl být vyhrazen další poloměr pogo kolíku 0,5 mm.
