Anténa pro sluchátka TWS Bluetooth
Největším důvodem, proč jsou Bluetooth sluchátka tak oblíbená, je to, že jsou bezdrátová a zbavují se okovů drátových kabelů sluchátek. Náhlavní soupravy Bluetooth přenášejí signály prostřednictvím rádiových vln, takže návrh antény je velmi důležitý. Tento článek stručně představuje běžné typy antén používaných v ručních digitálních produktech.
1. PCB anténa.
Anténa PCB je anténa přímo složená z měděné fólie na desce plošných spojů, což má výhody v nízké ceně, vysoké stabilitě šarže a bez odlaďování ve výrobě. Nevýhodou je, že je vhodný pouze pro jedno frekvenční pásmo, a protože je složen z měděné fólie PCB, je poloha antény poměrně omezená. Anténa PCB navíc obecně vyžaduje velkou světlou plochu a velká je i samotná velikost antény. PCB antény jsou široce používány v laptopech, TV boxech atd. PCB antény v Bluetooth sluchátkách jsou znázorněny na následujícím obrázku:
2. Keramická anténa.
Keramická anténa je miniaturizovaná anténa vhodná pro zařízení Bluetooth. Zabírá malý prostor a má dobrý výkon. Má úzkou šířku pásma a je obtížné dosáhnout více frekvenčních pásem. Může účinně zlepšit integraci základní desky a snížit omezení antény na ID.; Návrh je potřeba naimportovat na začátku definice desky. Keramické antény se dělí na blokové keramické antény a vícevrstvé keramické antény:
Bloková anténa: Celé keramické tělo je sintrováno při vysoké teplotě a následně je kovová část antény natištěna na povrch keramického bloku.
Vícevrstvá anténa: Vypalování využívá nízkoteplotní metodu společného vypalování, která říká, že vícevrstvá keramika je naskládána a zarovnána a poté sintrována při vysoké teplotě, takže kovový vodič antény může být vytištěn na každou keramickou dielektrickou vrstvu. podle konstrukčních požadavků tak, aby mohla účinně zmenšit velikost antény a mohla dosáhnout účelu skrytí antény.
Protože dielektrická konstanta samotné keramiky je vyšší než dielektrická konstanta desky plošných spojů, použití keramické antény může účinně zmenšit velikost antény a zároveň zajistit výkon antény. Nevýhodou keramických antén je, že mají problémy s konzistencí, jsou velké a také jsou omezené při umístění. Keramické antény jsou nejpoužívanější v produktech IoT, jako jsou GPS antény a Bluetooth antény.
3. Anténa LDS.

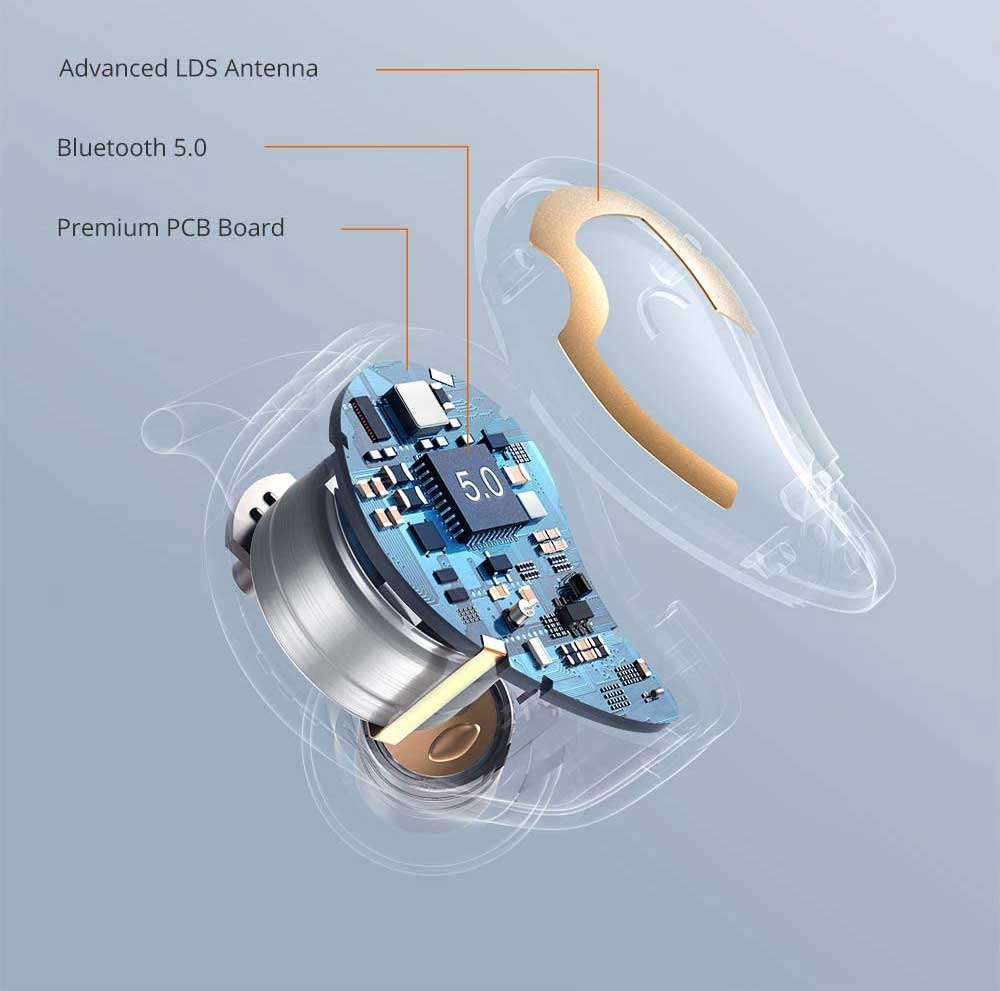

Anténní technologie LDS je technologie laserového přímého strukturování, která využívá počítač k řízení pohybu laseru podle trajektorie vodivého vzoru a promítá laser na lisované trojrozměrné plastové zařízení. Během několika sekund se aktivuje schéma obvodu. Její princip je podobný jako u PCB antény, rozdíl je v tom, že LDS využívá tvar antény k promítání laseru na plastové pouzdro a galvanické pokovování k vytvoření kovové antény během několika sekund. Největší nevýhodou LDS antény je vysoká cena a komplikovaný proces. Největší výhodou je, že anténu lze umístit přímo na zadní stranu pouzdra, takže prostor antény je velký a účinnost antény je vysoká. V současné době je široce používán ve špičkových smartphonech, chytrých hodinkách/páskách a náhlavních soupravách Bluetooth.
